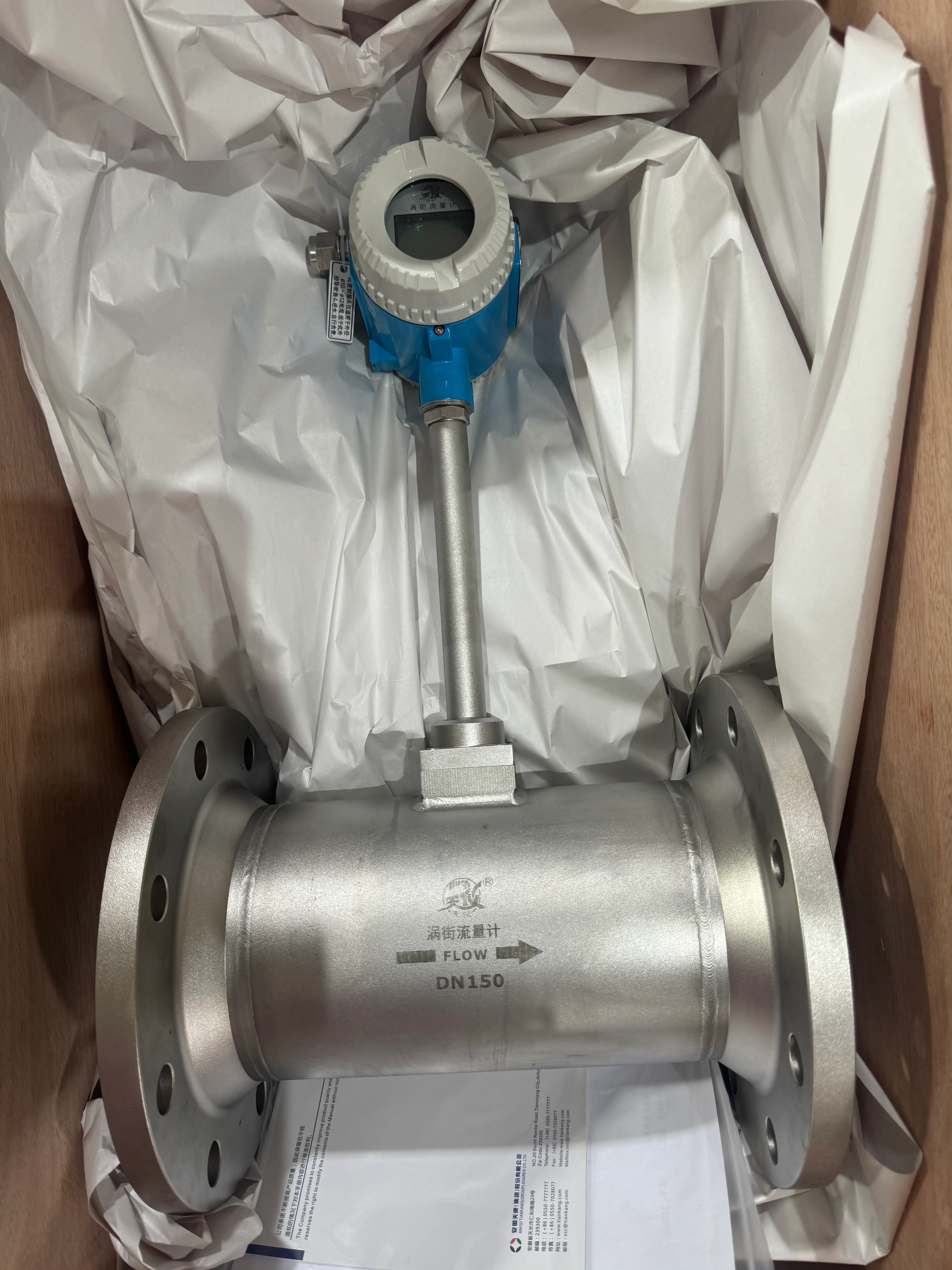

Турбинный расходомер жидкости серии TK5100

Обзор продукта

Стандартный турбинный расходомер жидкости серии TK5100 — скоростной расходомер для чистых, маловязких и неагрессивных жидкостей. При прохождении жидкости через датчик вращается ротор. Частота его вращения пропорциональна расходу; прибор преобразует сигнал скорости в импульсную частоту или стандартный выходной сигнал для измерения мгновенного и суммарного расхода, а также дистанционной передачи.

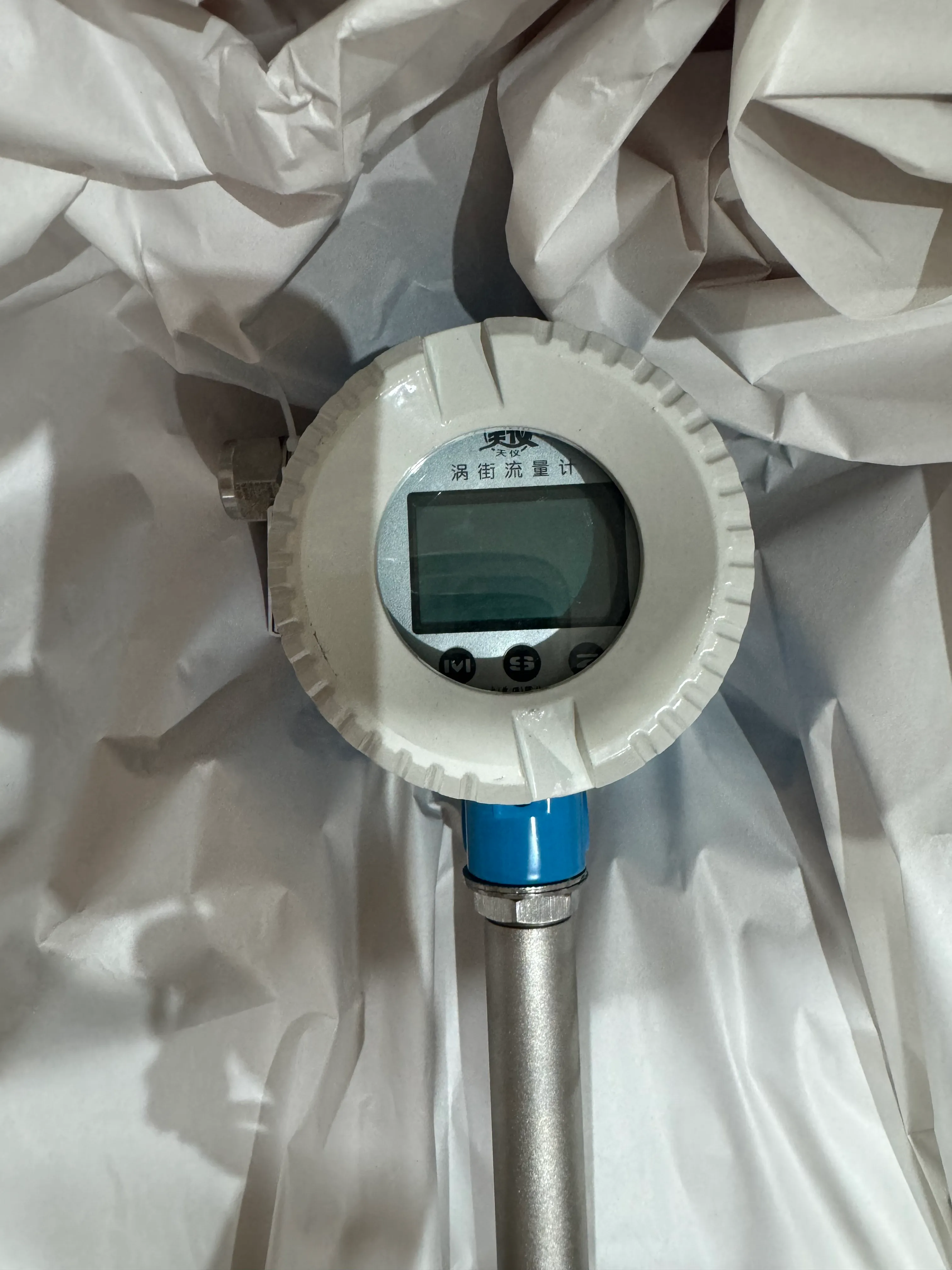

Прибор может поставляться с фланцевым, резьбовым или межфланцевым присоединением, местным дисплеем, импульсным выходом, 4–20 мА, HART или Modbus.

Особенности

Высокая точность: обычно ±1 %R или ±0,5 %R; высокоточное исполнение — до ±0,2 %R.
Хорошая повторяемость: кратковременная повторяемость 0,05–0,2 %.
Импульсный частотный выход для суммирования и подключения к компьютеру.
Исходный диапазон частоты импульсов 10 Гц–1,5 кГц.
Широкий коэффициент диапазона 10:1–20:1.
Компактная и лёгкая конструкция, удобная для монтажа и обслуживания.
Подходит для измерения при высоком давлении, поскольку в корпусе датчика отсутствуют дополнительные отверстия.
Для трубопроводов большого диаметра может выполняться во вставном исполнении с малыми потерями давления и удобным обслуживанием.

Технические характеристики

Пункт	Спецификация
Измеряемая среда	чистые, маловязкие и неагрессивные жидкости
Применяемый стандарт	датчик турбинного расхода JB/T 9246-1999
Методика поверки	турбинный расходомер JJG 1037-2008
Диаметр и присоединение	фланцевое DN15–DN200; резьбовое DN4–DN50; межфланцевое DN4–DN200
Материал прибора	нержавеющая сталь 304, 316(L) и другие
Точность	1 %, 0,5 %, 0,2 %
Повторяемость	0,05–0,2 %
Коэффициент диапазона	10:1–20:1
Выходной сигнал	импульс, 4–20 мА, HART, Modbus и другие
Питание	24 VDC, литиевая батарея, 220 VAC и другое по заказу

Диапазон расхода и присоединение

В каталоге приведены диапазоны расхода жидкости для диаметров DN4–DN200, включая стандартные, расширенные и рекомендуемые значения. При окончательном подборе учитывают вязкость и плотность среды, рабочее давление, температуру и допустимую потерю давления.

Доступны фланцевое, резьбовое и межфланцевое присоединения с различными монтажными принадлежностями. До и после расходомера следует предусмотреть прямые участки трубопровода; необходимо исключить сильную вибрацию, двухфазный поток и неполное заполнение трубы.

Исполнения и опции

Базовая модель: TK5100.
Тип присоединения: фланцевый, резьбовой, межфланцевый или специальный.
Номинальный диаметр: DN4–DN200.
Номинальное давление: 0,6 МПа, 1,0 МПа, 1,6 МПа, 2,5 МПа, 4,0 МПа или другое.
Температурный диапазон: обычное, высокотемпературное или низкотемпературное исполнение.
Точность: 1 %, 0,5 %, 0,2 % и другие варианты.
Выход: импульс, 4–20 мА, 4–20 мА + HART, 4–20 мА + Modbus и другие.
Питание, степень защиты и взрывозащищённое исполнение выбирают по условиям объекта.

Данные для подбора

Название среды, её плотность, вязкость и агрессивность.
Нормальный, минимальный и максимальный расход.
Диаметр трубопровода, тип присоединения и номинальное давление.
Температура среды, температура окружающей среды и положение монтажа.
Выходной сигнал, питание, взрывозащита и требования к степени защиты оболочки.
