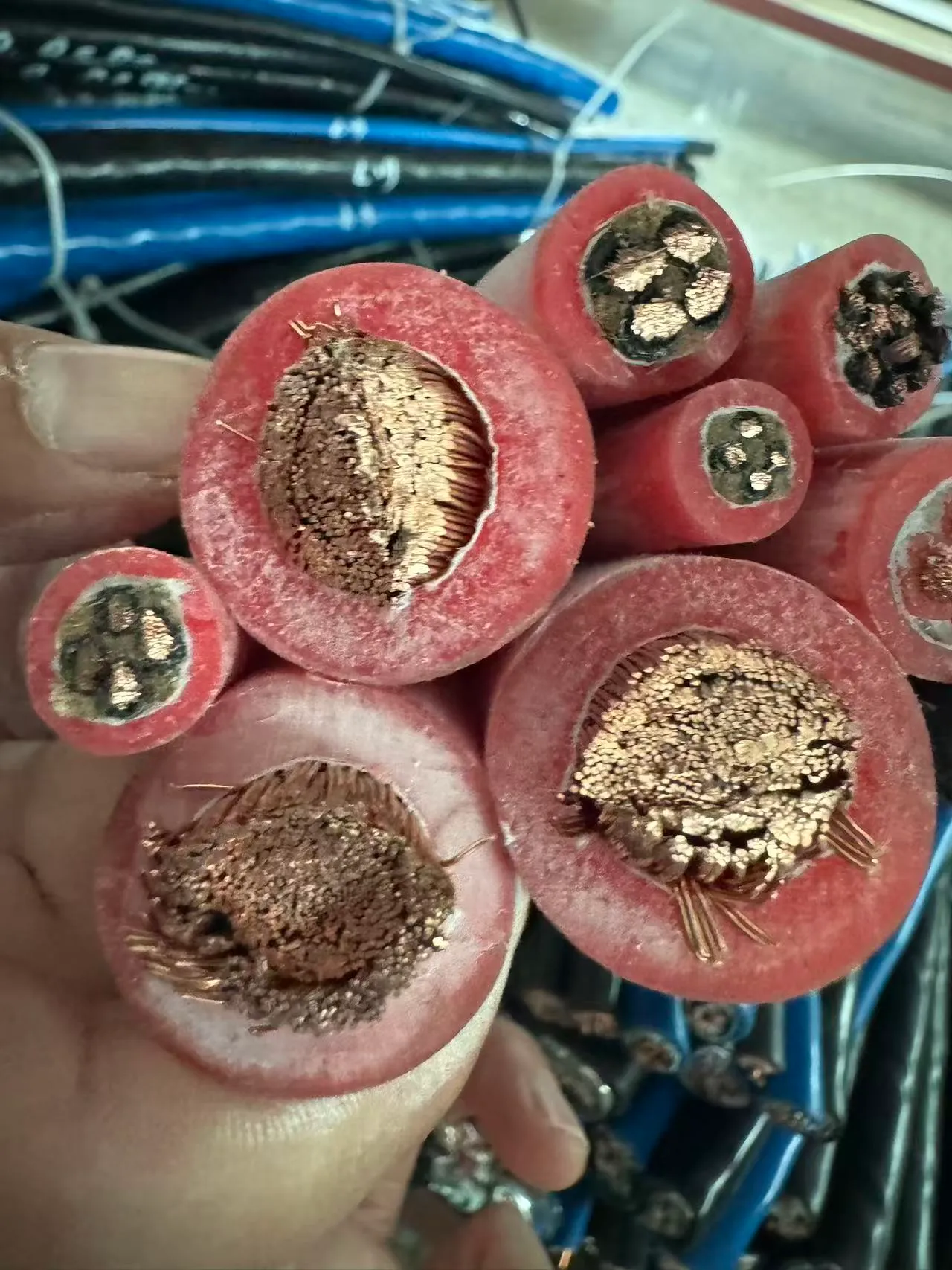

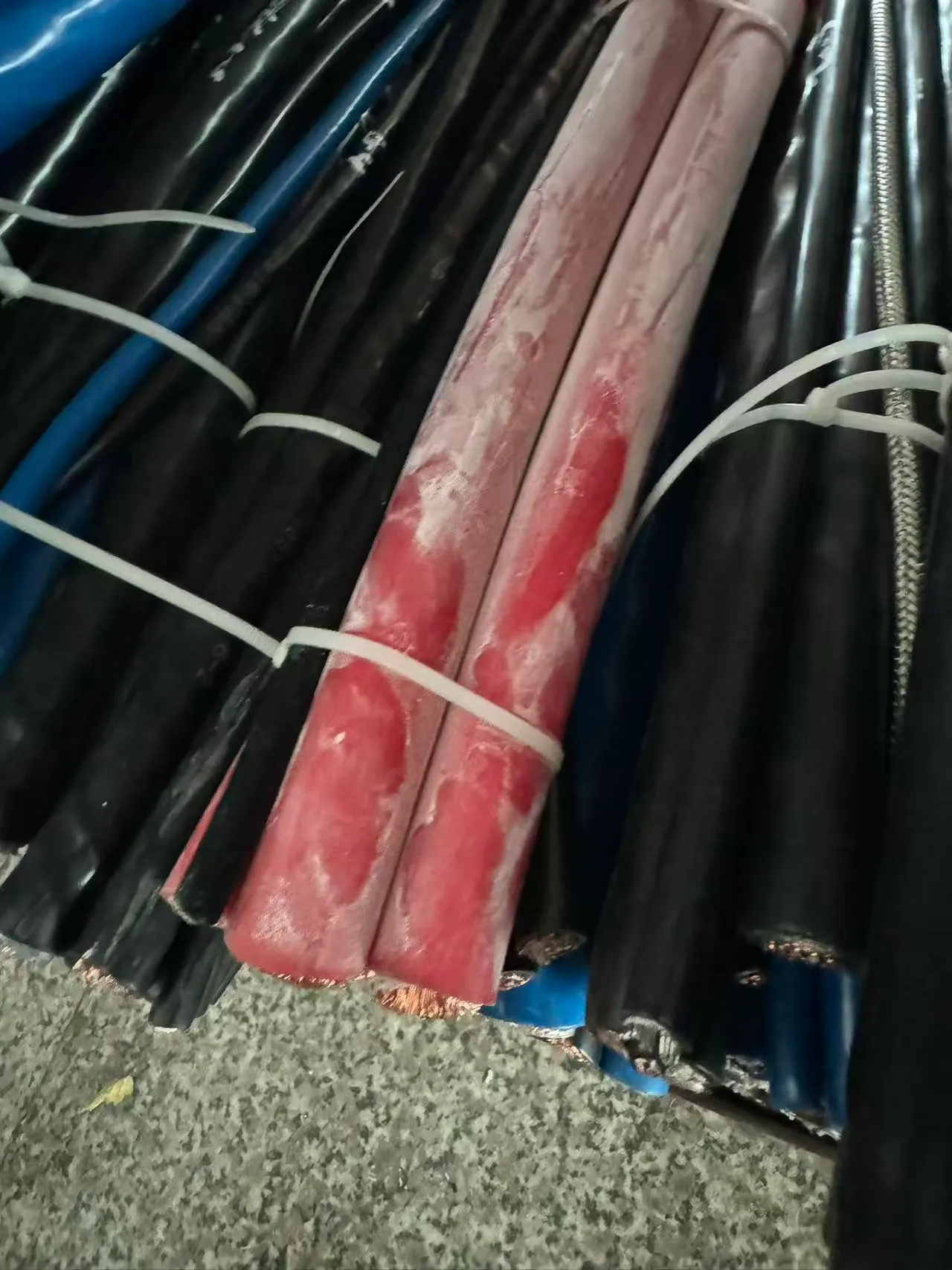

Силовой кабель с кремнийорганической изоляцией
Обзор продукта
Заголовок раздела «Обзор продукта»Этот силовой кабель с изоляцией из кремнийорганической резины, не распространяющий горение, предназначен для электрооборудования до 0,6/1 кВ. Он подходит для условий высокой температуры, влаги, излучения, озона, холода и атмосферных воздействий, где необходимы гибкость и стабильные электрические характеристики.
Применение
Заголовок раздела «Применение»- Электрические цепи в высокотемпературных или жестких условиях.
- Энергетическое, металлургическое, химическое и машиностроительное оборудование, где требуется нераспространение горения.
- Стационарные установки, требующие радиационной, озонной, водной, холодной или погодной устойчивости.
Особенности
Заголовок раздела «Особенности»- Номинальное напряжение U₀/U: 0,6/1 кВ.
- Диапазон рабочей температуры: −60…+180 °C.
- Максимальная температура жилы при коротком замыкании до 5 s: 350 °C.
- Температура монтажа: не ниже −20 °C.
- Минимальный радиус изгиба: 12D для бронированных или экранированных конструкций и 6D для небронированных/неэкранированных.
 |
 |
|---|
Ключевые параметры
Заголовок раздела «Ключевые параметры»| Пункт | Спецификация |
|---|---|
| Стандарты | TICW4-2009, JB/T 13106-2017 и стандарт предприятия |
| Общие типы | GG (YGC), GG2G, GG3G |
| Жила | гибкая жила класса 5 |
| Варианты числа жил | 2, 3, 4, 5, 3+2, 3+1 и 4+1 |
| Сечение | 1,5–300 мм² для одножильных и 1,5–240 мм² для многожильных кабелей |
| Испытательное напряжение | 3500 V в течение 5 min |
GG2G и GG3G указывают исполнение с бронёй из стальной ленты и тонкой стальной проволоки. Для одножильных кабелей AC следует применять немагнитные материалы.
