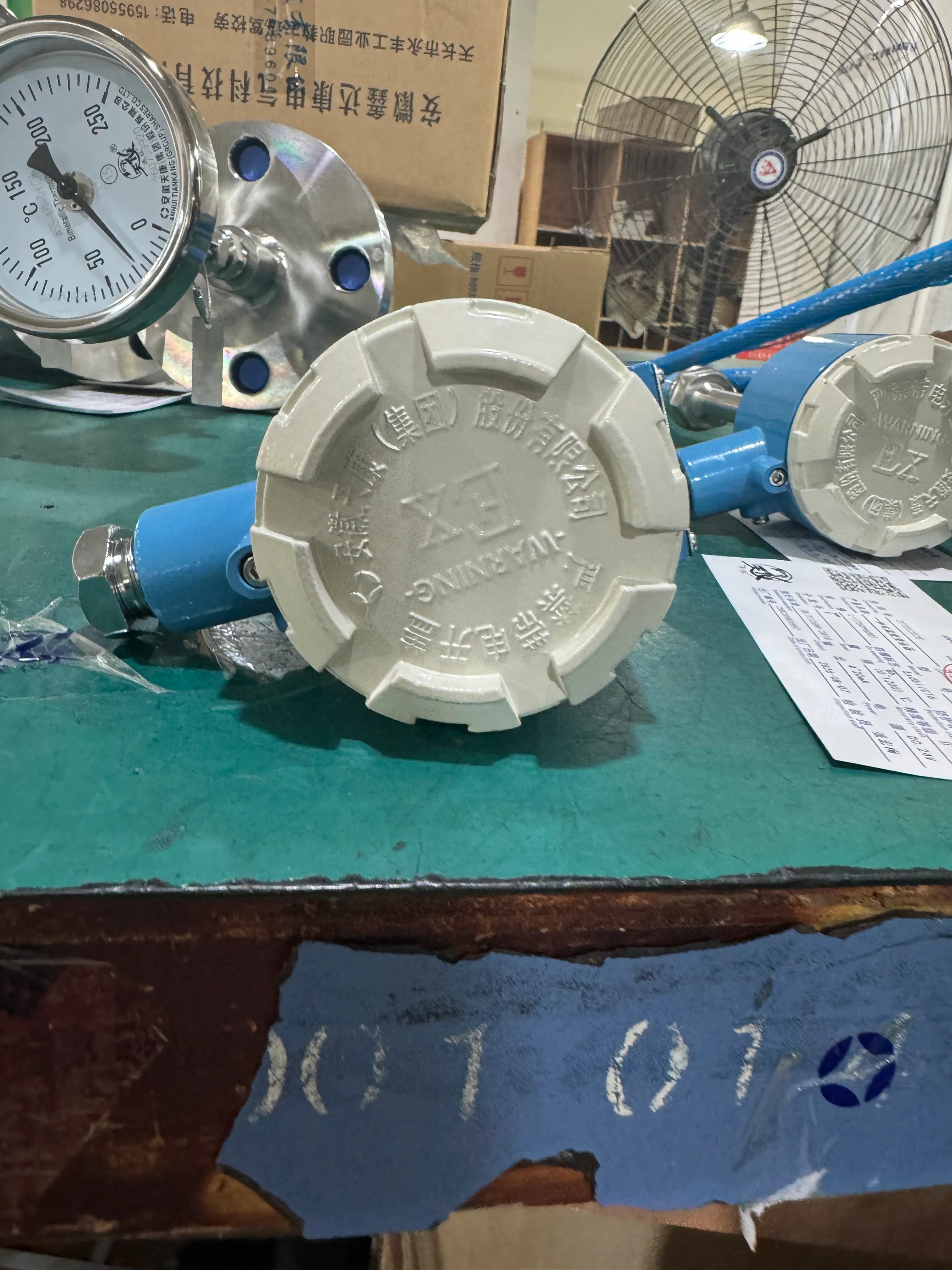

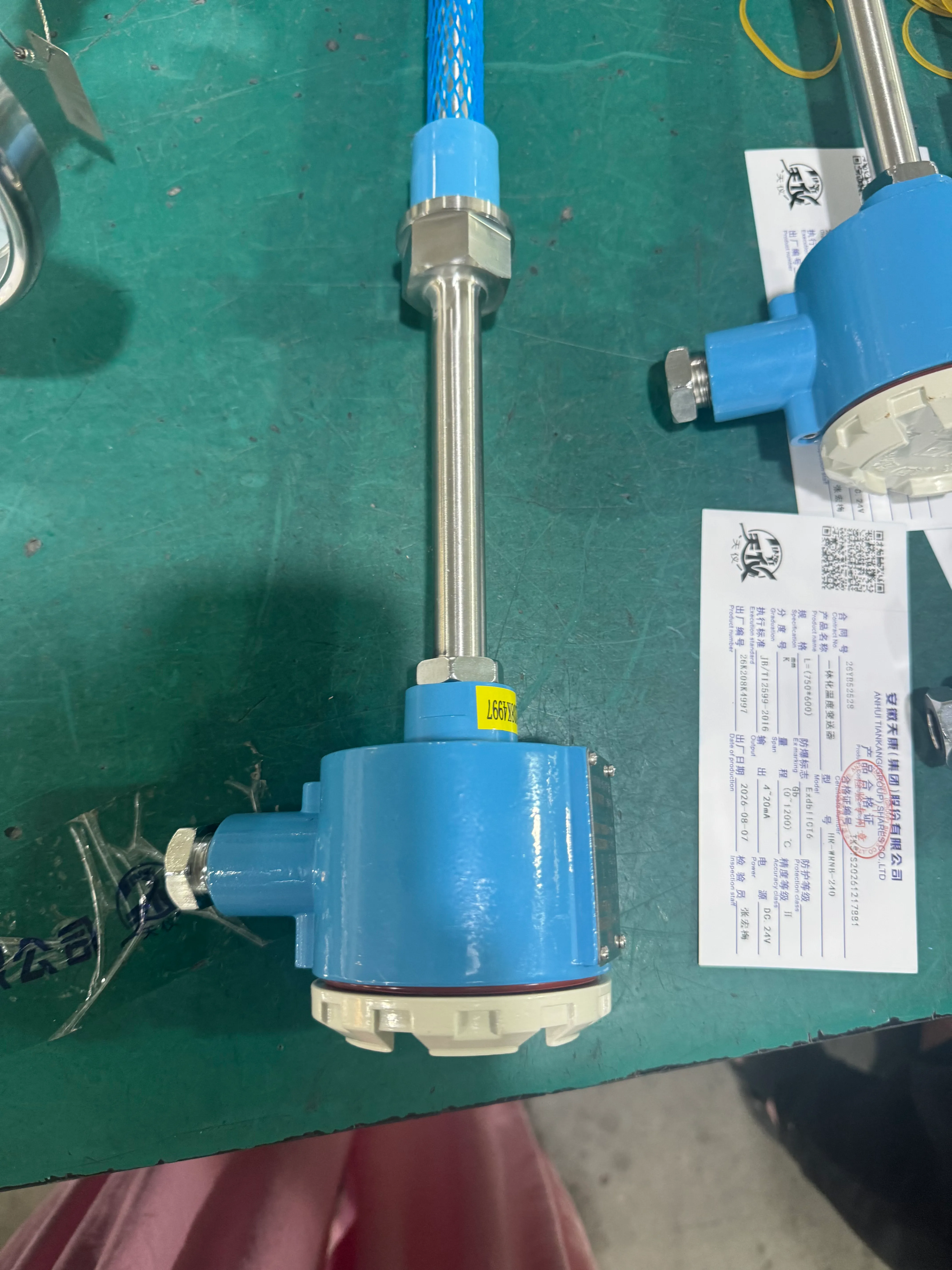

Взрывозащищённая термопара применяется с показывающими приборами, регистраторами и системами управления. Она непосредственно измеряет температуру жидкостей, пара, газов и твёрдых поверхностей на объектах со взрывоопасными смесями в диапазоне от 0 до 1300 °C. Конструкция выполнена по принципу взрывонепроницаемой оболочки: элементы, способные создавать искру, дугу или опасную температуру, герметизированы в полости соединительной головки. При взрыве внутри полости зазор между сопрягаемыми поверхностями гасит и охлаждает пламя, не допуская его выхода наружу.
- Измерение температуры на производственных объектах, содержащих взрывчатые смеси.
- Измерение температуры в жидких, паровых и газовых средах.
- Измерение температуры твердой поверхности.
- Прикладные программы для измерения температуры, защищенные от взрыва, используются с помощью дисплеев, записывающих устройств или электронных компьютерных систем.
- Подходит для широкого спектра взрывоопасных сред.
- Элемент температурного зондирования с подпружиненным зарядом с хорошей вибрационной стойкостью.
- Большой диапазон измерений с максимальным значением 1300°C.
- Высокая механическая прочность и хорошее сопротивление давлению.
- Степень защиты соединительной головки: IP65, IP66 или IP68.

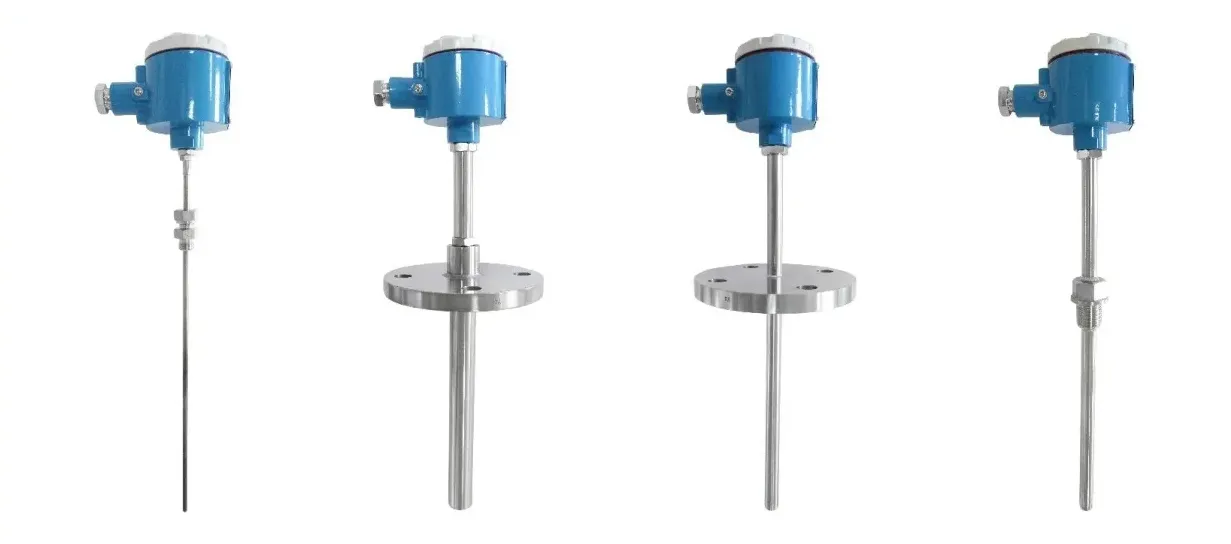

- Доступны исполнения без фиксированного монтажа, с фиксированной резьбой, регулируемым или фиксированным фланцем, резьбовым конусом, прямым штуцером, а также со штуцером с фиксированной или регулируемой резьбой.
- Имеются вертикальные трубопроводы, наклонные трубопроводы и фланцы.
- В бронированном или сборном исполнении доступны одинарные и двойные чувствительные элементы.
| Пункт |
Параметр |
| Применимые стандарты |
GB/T 30429, GB/T 3836 |
| Температура окружающей среды |
20±15°C |
| Относительная влажность |
Не более 80% |
| Испытательное напряжение |
DC 500±50 V |
| Сопротивление изоляции между электродом и наружной оболочкой |
≥1000 MΩ |
| Модель |
Тип |
Диапазон температур и допускаемое отклонение, класс I |
Диапазон температур и допускаемое отклонение, класс II |
| WRNK |
K |
−40…375 °C: ±1.5 °C; 375…1000 °C: ±0.004｜t｜ |
−40…333 °C: ±2.5 °C; 333…1200 °C: ±0.0075｜t｜ |
| WRMK |
N |
−40…375 °C: ±1.5 °C; 375…1000 °C: ±0.004｜t｜ |
−40…333 °C: ±2.5 °C; 333…1200 °C: ±0.0075｜t｜ |
| WREK |
E |
−40…375 °C: ±1.5 °C; 375…800 °C: ±0.004｜t｜ |
−40…333 °C: ±2.5 °C; 333…900 °C: ±0.0075｜t｜ |
| WRFK |
J |
−40…375 °C: ±1.5 °C; 375…750 °C: ±0.004｜t｜ |
−40…333 °C: ±2.5 °C; 333…750 °C: ±0.0075｜t｜ |
| WRCK |
T |
−40…125 °C: ±0.5 °C; 125…350 °C: ±0.004｜t｜ |
−40…133 °C: ±1.0 °C; 133…350 °C: ±0.0075｜t｜ |
| WRPK |
S |
0…1100 °C: ±1.0 °C; 1100…1600 °C: ±[1+0.003(t−1100)] |
0…600 °C: ±1.5 °C; 600…1600 °C: ±0.0025｜t｜ |
| WRQK |
R |
0…1100 °C: ±1.0 °C; 1100…1600 °C: ±[1+0.003(t−1100)] |
0…600 °C: ±1.5 °C; 600…1600 °C: ±0.0025｜t｜ |
| WRRK |
B |
/ |
600…1700 °C: ±0.0025｜t｜ |
| Группировка температур |
Максимальная температура поверхности |
| T1 |
≤450°C |
| T2 |
≤300°C |
| T3 |
≤200°C |
| T4 |
≤135°C |
| T5 |
≤100°C |
| T6 |
≤85°C |
| Категория |
Маркировка взрывозащиты |
Орган сертификации |
| Взрывозащищённая термопара |
Ex db IIC T4…T6 Gb / Ex tb IIIC T80°C…T130°C Db |
NEPSI |
| Взрывозащищённая термопара |
Ex db IIB T4…T6 Gb / Ex tb IIIB T80°C…T130°C Db |
NEPSI |
| Искробезопасная термопара |
Ex ia IIC T4…T6 Ga / Ex ia IIIC T200135°C Da |
NEPSI |
- WRN-240/241
- WRN-440/441
- WRN-74, WRN-84
- WRN-74-TH03H, WRN-74-TH02B
- Требуемый тип термопары, класс точности, одинарный либо двойной элемент и бронированное или сборное исполнение.
- Измеряются средняя, рабочая температура, давление и вибрация участка.
- Классификация опасной зоны на объекте, требуемая маркировка взрывозащиты и температурный класс.
- Метод установки, защитный материал/диаметр, общая длина L, глубина I и размеры соединения.
- Требуется ли прямой соединитель или соответствующий рукав термической установки.
- Приборы для отображения, записывающие приборы и электронные компьютеры: с этими продуктами обычно используются термопары, защищенные от взрыва.
- Прямой соединитель и рукав термической установки: на схемах установки показаны вертикальные, наклонные трубопроводы и фланцы.
