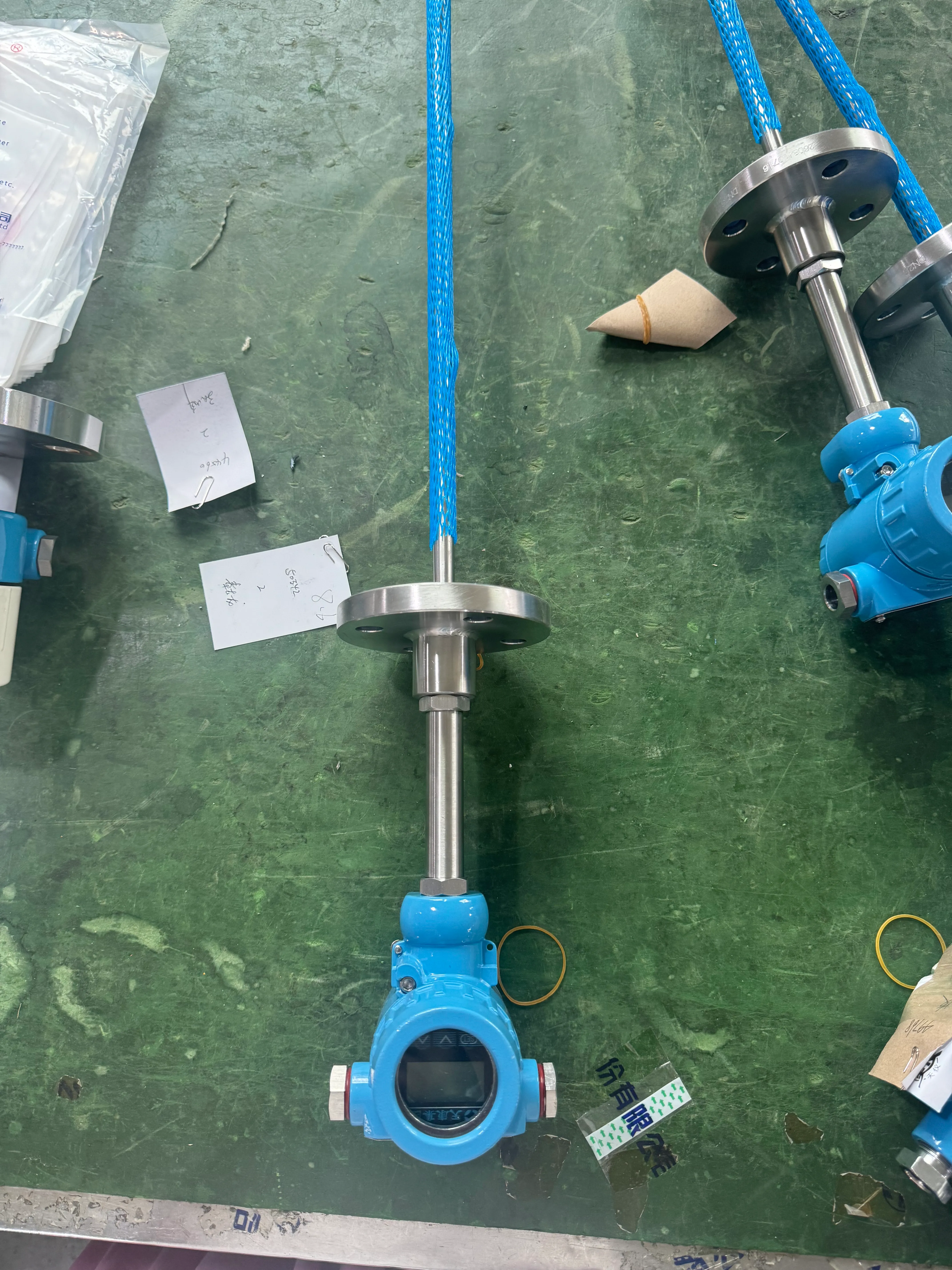

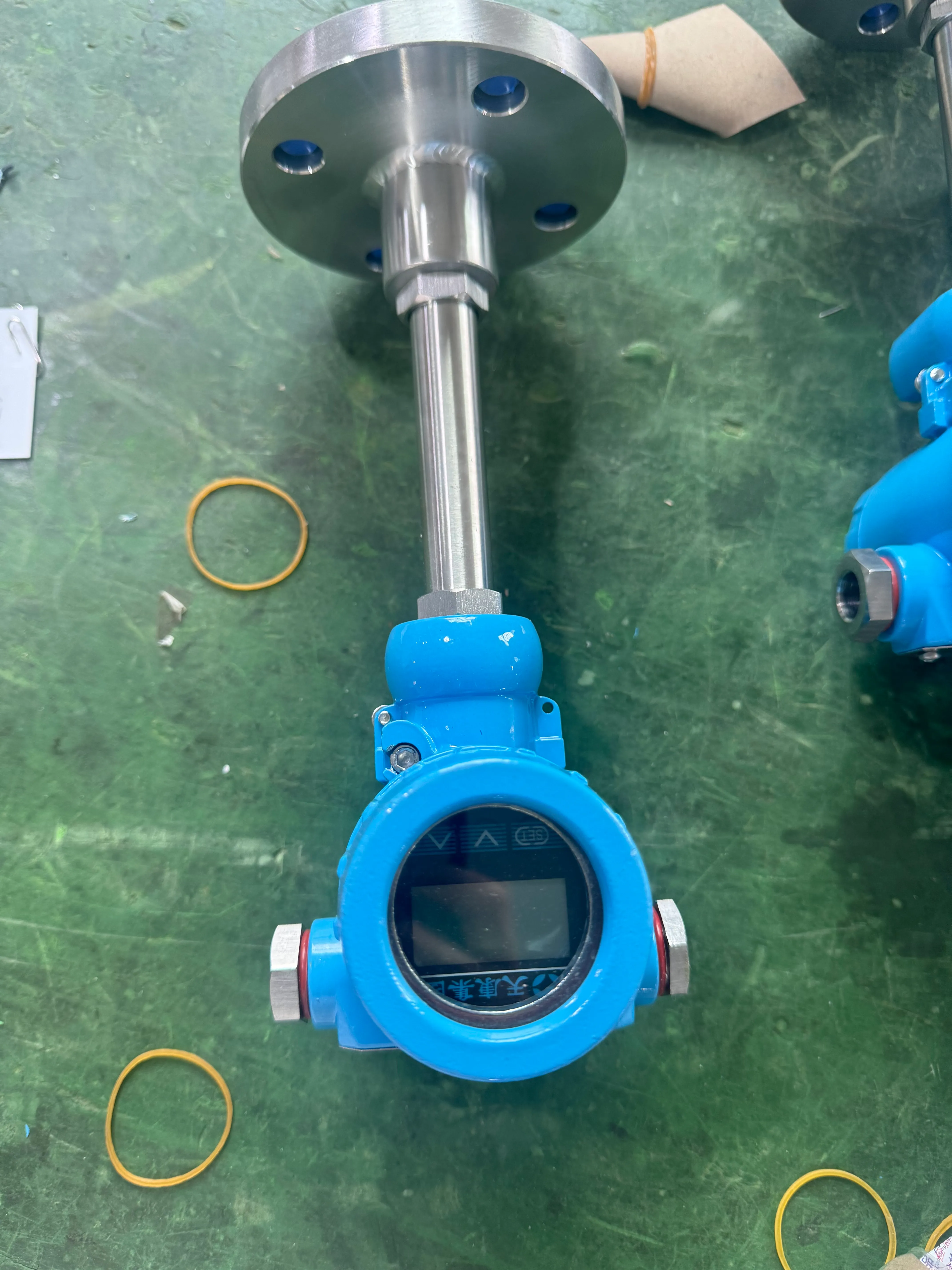

Взрывозащищённые термометры сопротивления применяются с показывающими приборами, регистраторами и системами управления для прямого измерения температуры жидкостей, пара, газов и твёрдых поверхностей. Диапазон измерений — от −200 до 500 °C. Конструкция выполнена по принципу взрывонепроницаемой оболочки: элементы, способные создавать искру, дугу или опасную температуру, герметизированы в полости соединительной головки. При взрыве внутри полости зазор между сопрягаемыми поверхностями гасит и охлаждает пламя, не допуская выхода пламени и высокой температуры наружу.
- Измерение температуры жидких, паровых и газовых сред на производственных объектах, содержащих взрывчатые смеси.
- Измерение температуры твердой поверхности.
- Применение методов измерения температуры с помощью индикаторных приборов, записывающих устройств или электронных компьютеров.
- Подходит для широкого спектра взрывоопасных сред.
- Подпружиненный чувствительный элемент с хорошей вибростойкостью.
- Большой диапазон измерений.
- Высокая механическая прочность и хорошее сопротивление давлению.
- Степень защиты соединительной головки: IP65, IP66 или IP68.

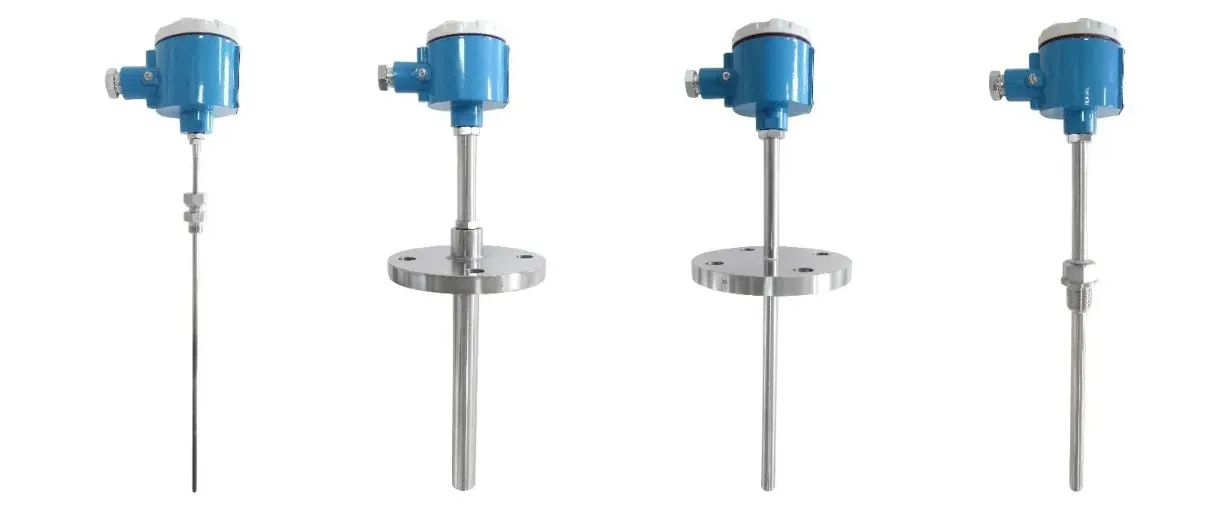

- Доступны исполнения без фиксированного монтажа, с фиксированной резьбой, регулируемым или фиксированным фланцем, гибким трубным соединением, резьбовым конусом, прямым штуцером, а также со штуцером с фиксированной или регулируемой резьбой.
- Имеются вертикальные трубопроводы, наклонные трубопроводы и фланцы.
- Доступны одинарный и двойной термометры сопротивления.
| Пункт |
Параметр |
| Применимые стандарты |
IEC60751, GB/T30121, GB/T3836 |
| Температура окружающей среды |
15 - 35 °C |
| Относительная влажность |
Не более 80% |
| Испытательное напряжение |
DC 10 - 100 В |
| Сопротивление изоляции между электродом и наружной оболочкой |
≥100 MΩ |
| Модель |
Чувствительный элемент |
Диапазон измерений температуры |
Класс точности |
Допускаемое отклонение |
| WZP |
Pt100 |
−200…500 °C |
Класс A |
±(0.15+0.002｜t｜) |
| WZP |
Pt100 |
−200…500 °C |
Класс B |
±(0.30+0.005｜t｜) |
| WZC |
Cu50, Cu100 |
−50…100 °C |
/ |
±(0.30+0.006｜t｜) |
| Пункт |
Содержание |
| Вид взрывозащиты |
db: взрывонепроницаемая оболочка; ia: искробезопасная цепь; tb: защита от воспламенения пыли |
| Маркировка взрывозащиты |
Ex db II□ T□; Ex ia II□ T□; Ex tb III□ T□ |
| Температурный класс |
T1…T6 |
| Максимальная температура поверхности электрооборудования класса II |
T1: ≤450°C; T2: ≤300°C; T3: ≤200°C; T4: ≤135°C; T5: ≤100°C; T6: ≤85°C |
| Маркировка взрывозащиты |
Орган сертификации |
| Ex db IIC T4…T6 Gb / Ex tb IIIC T80°C…T130°C Db |
NEPSI |
| Ex db IIB T4…T6 Gb, Ex tb IIIB T80°C…T130°C Db |
NEPSI |
| Ex ia IIC T4…T6 Ga, Ex ia IIIC T200135°C Da |
NEPSI |
| Пункт |
Параметры |
| Элемент температурного зондирования |
Pt100, Cu50/Cu100 |
| Исполнение термометра сопротивления |
Бронированное, сборное |
| Количество чувствительных элементов |
Одинарный, двойной |
| Способ крепления |
Без крепления, неподвижная резьба, регулируемый фланец, неподвижный фланец, гибкое трубное соединение, неподвижный резьбовой конус, прямой фитинг, неподвижный или регулируемый резьбовой фитинг |
| Соединительная головка |
Взрывозащищённое исполнение |
| Диаметр защитной трубки |
Φ16, Φ12, Φ2, Φ3, Φ4, Φ5, Φ6, Φ8 или без трубки |
| Исполнение оболочки |
См. приложение |
- WZP-240/WZP-241
- WZP-440 / WZP-441
- WZP-74
- WZP-84
- WZP-74-TH03H
- WZP-74-TH02B
- Требуемый элемент температурного зондирования, уровень точности и требование об одноэлементном или двойном применении.
- Измеряется средняя температура, диапазон рабочих температур, рабочее давление и вибрация участка.
- Вид взрывозащиты, газовая или пылевая группа, температурный класс и требуемая сертификация для опасной зоны.
- Метод установки, диаметр защитной трубы, форма рукава, общая длина L и глубина установки I.
- Требования в отношении вертикального, наклонного или фланцевого монтажа и габаритов соединения.
