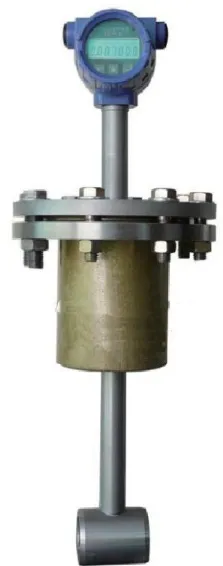

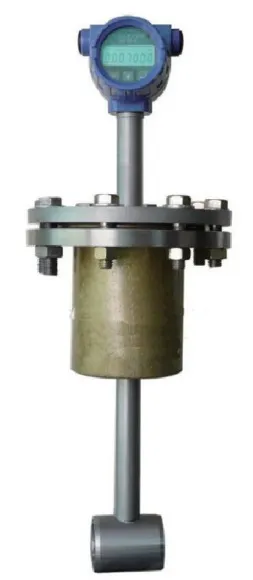

Вставной турбинный расходомер жидкости TK5200
Обзор продукта
Заголовок раздела «Обзор продукта»Вставной турбинный расходомер жидкости серии TK5200 предназначен для измерения расхода в трубопроводах большого диаметра. Датчик вводится в трубу, измеряет локальную скорость, а расход рассчитывается по площади поперечного сечения трубопровода.
Доступны тангенциальная и осевая конструкции, а также обычный монтаж и монтаж с вводом/извлечением без остановки потока.
 |
 |
|---|
Особенности
Заголовок раздела «Особенности»- Подходит для измерения расхода в трубопроводах большого диаметра.
- Малые потери давления и незначительное влияние на гидравлическое сопротивление трубопровода.
- Удобный монтаж и обслуживание; некоторые конструкции позволяют извлекать прибор без остановки потока.
- Доступны выходы: импульс, 4–20 мА, HART или Modbus.
- Опциональные местный дисплей, питание, степень защиты и взрывозащищённое исполнение.
- Подходит для чистых, маловязких и неагрессивных жидкостей.
Технические характеристики
Заголовок раздела «Технические характеристики»| Пункт | Спецификация |
|---|---|
| Измеряемая среда | маловязкие жидкости в трубопроводах |
| Конструкция | тангенциальная, осевая; обычный ввод или ввод/извлечение без остановки потока |
| Применимый диаметр | большие диаметры, включая DN150–DN1100 |
| Выходной сигнал | импульс, 4–20 мА, HART, Modbus и другие |
| Питание | 24 VDC, литиевая батарея, 220 VAC и другое по заказу |
| Монтаж | фланцевый, через шаровой кран для ввода без остановки потока и другой |
| Точность | 1 %, 2,5 %, 5 % и другие варианты |
| Степень защиты | IP65, IP67 — по заказу |
TK5200 выбирают с учётом требований трубопровода и обслуживания:
- Обычная установка.
- Монтаж с вводом/извлечением без остановки потока.
- Монтаж тангенциального датчика.
- Установка осевых датчиков.
Глубина ввода и направление монтажа датчика должны соответствовать техническому каталогу; необходимо предусмотреть достаточную длину прямых участков трубы. Для исполнения с вводом/извлечением без остановки потока шаровой кран и монтажное седло подбирают по каталогу.
Исполнения и опции
Заголовок раздела «Исполнения и опции»- Базовая модель: TK5200.
- Метод монтажа: обычный ввод или ввод/извлечение без остановки потока.
- Конструкция датчика: тангенциальная или осевая.
- Диаметр трубопровода: выбран для DN150 и выше в зависимости от трубопровода на участке.
- Номинальное давление: 0,6 МПа, 1,0 МПа, 1,6 МПа, 2,5 МПа, 4,0 МПа или другие.
- Температурный диапазон, точность, выходной сигнал, питание, степень защиты и взрывозащищённое исполнение определяются условиями объекта.
Данные для подбора
Заголовок раздела «Данные для подбора»- Диаметр трубы, толщина стенок, материал и метод установки.
- Название жидкости, плотность, вязкость, температура и давление.
- Минимальный, нормальный и максимальный расход.
- Требуется ли извлечение без остановки потока.
- Выходной сигнал, питание, взрывозащита и степень защиты.
Смежные продукты
Заголовок раздела «Смежные продукты»- Стандартный турбинный расходомер жидкости серии TK5100.
- Гигиенический турбинный расходомер жидкости серии TK5300.
- Ротаметр с металлической трубкой.
