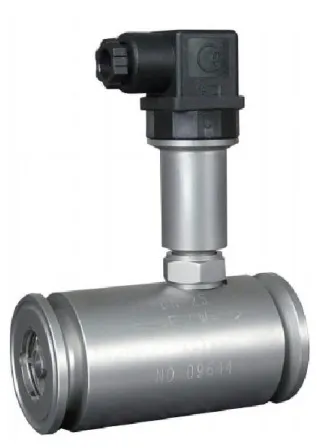

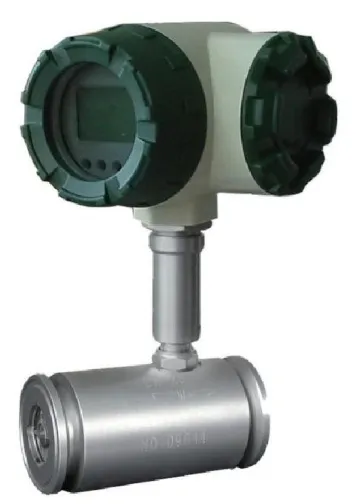

Гигиенический турбинный расходомер жидкости TK5300
Обзор продукта
Заголовок раздела «Обзор продукта»Гигиенический турбинный расходомер жидкости серии TK5300 имеет санитарное присоединение и предназначен для измерения расхода чистых жидкостей в пищевой, фармацевтической, напитковой и тонкой химической промышленности.
Компактная конструкция поддерживает местную индикацию и различные выходные сигналы; она подходит для трубопроводов, где необходимы санитарное присоединение, быстрая разборка и очистка.
 |
 |
|---|
Особенности
Заголовок раздела «Особенности»- Компактная конструкция, удобная для монтажа и обслуживания.
- Санитарное присоединение для лёгкой очистки и разборки.
- Подходит для маловязких, чистых и неагрессивных жидкостей.
- Доступны выходы: импульс, 4–20 мА, HART или Modbus.
- Опциональные местный дисплей, питание и степень защиты.
- Подходит для санитарных процессов пищевой, фармацевтической и напитковой промышленности.
Применение
Заголовок раздела «Применение»- Измерение расхода чистых жидкостей в пищевых процессах.
- Санитарные трубопроводы фармацевтической, напитковой и тонкой химической промышленности.
- Системы измерения жидкостей, требующие клампового присоединения и местной индикации.
Технические характеристики
Заголовок раздела «Технические характеристики»| Пункт | Спецификация |
|---|---|
| Применяемый стандарт | датчик турбинного расхода JB/T 9246-1999 |
| Методика поверки | турбинный расходомер JJG 1037-2008 |
| Номинальный диаметр | Множественные размеры в рамках DN4-DN100 |
| Материал прибора | нержавеющая сталь 304 и другие |
| Точность | 1 %, 0,5 %, 0,2 % |
| Присоединение | санитарное кламповое присоединение и соответствующие фитинги |
| Выходной сигнал | импульс, 4–20 мА, HART, Modbus и другие |
| Питание | 24 VDC, литиевая батарея, 220 VAC и другое по заказу |
| Степень защиты | IP65, IP67 — по заказу |
Размеры и подбор
Заголовок раздела «Размеры и подбор»В каталоге приведены основные монтажные размеры санитарных присоединений DN4–DN100 и коды заказа TK5300. При подборе учитывают диаметр, тип присоединения, номинальное давление, температурный диапазон, точность, выходной сигнал, питание, степень защиты и взрывозащищённое исполнение.
Эксплуатация и обслуживание
Заголовок раздела «Эксплуатация и обслуживание»PDF-каталог включает сведения о гарантии и рекомендации по устранению неисправностей, включая отсутствие сигнала расхода, неверную индикацию и неисправность выхода. Эта страница содержит сведения для подбора; подробные процедуры обслуживания приведены в полной технической документации.
Данные для подбора
Заголовок раздела «Данные для подбора»- Название среды, температура, давление, плотность и вязкость.
- Тип санитарного присоединения и диаметр трубопровода.
- Минимальный, нормальный и максимальный расход.
- Требования к выходному сигналу, питанию и местной индикации.
- Требования к степени защиты, взрывозащите и очистке при обслуживании.
Смежные продукты
Заголовок раздела «Смежные продукты»- Стандартный турбинный расходомер жидкости серии TK5100.
- Вставной турбинный расходомер жидкости серии TK5200.
- Ротаметр с металлической трубкой.
Документация
Заголовок раздела «Документация»Откройте PDF-каталог этого продукта или перейдите к разделу загрузок расходомеров для просмотра связанных документов.
Открыть PDF продукта Все материалы по расходомерам
