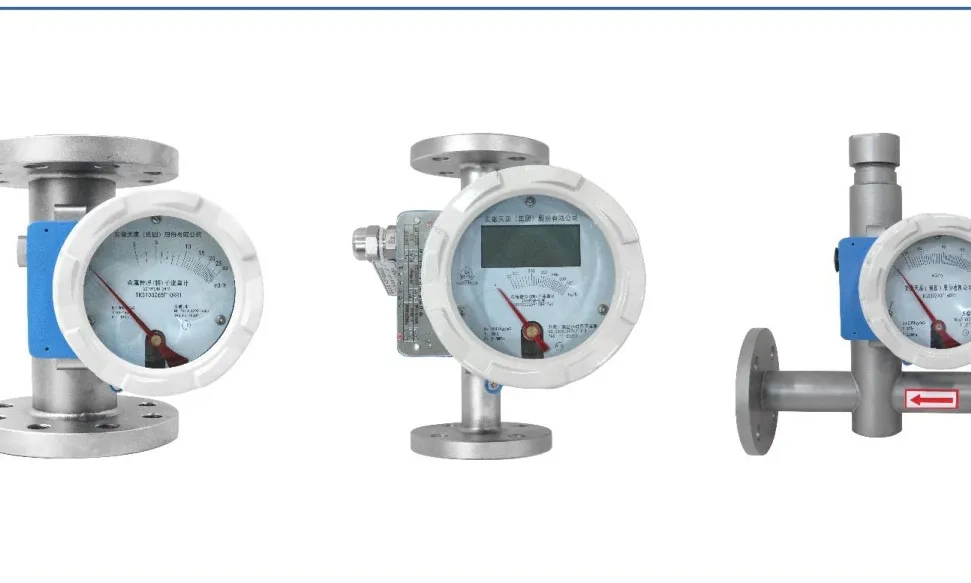

Rotameter Tabung Logam
Ikhtisar produk

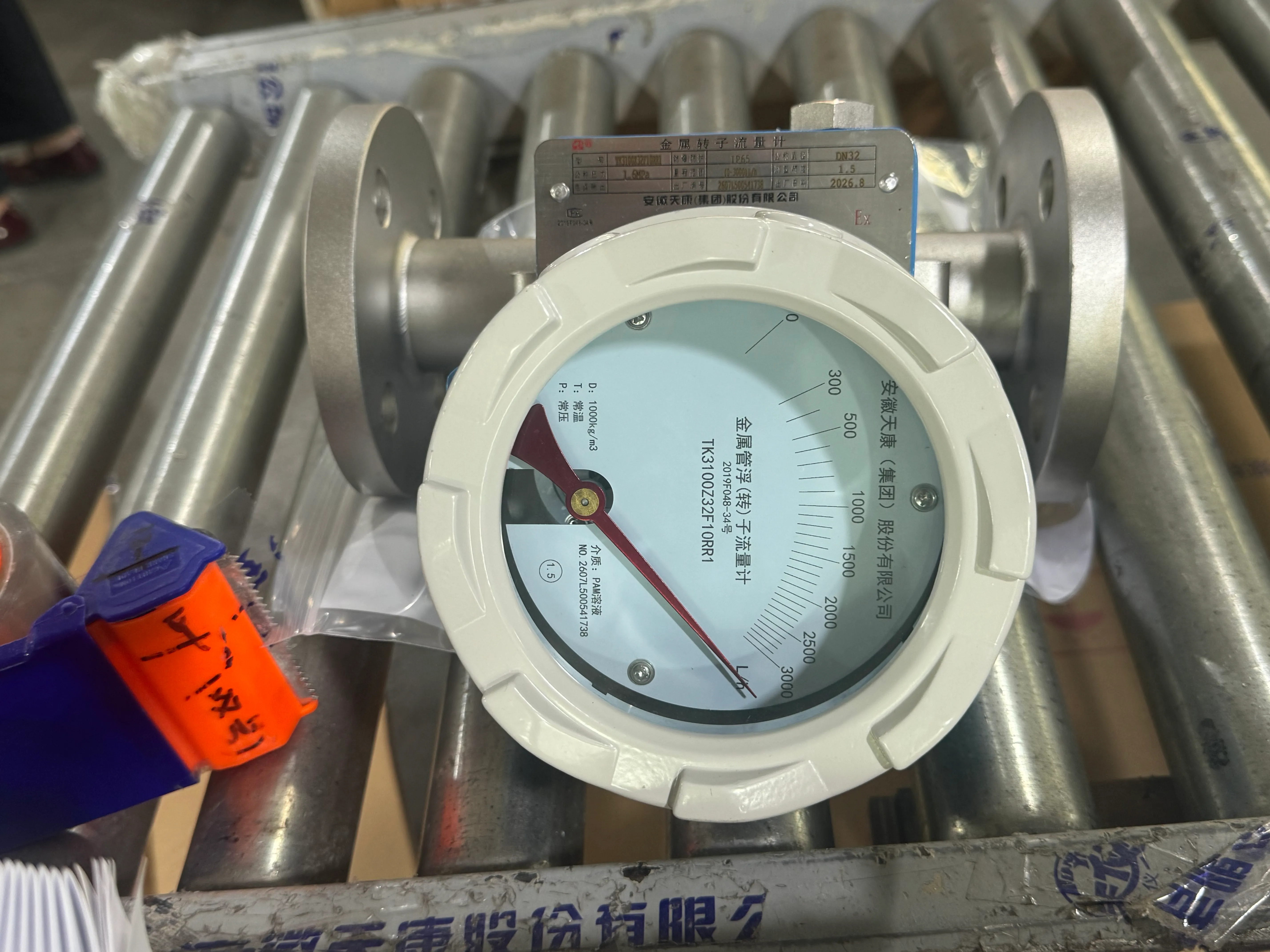

Section titled “Ikhtisar produk”Rotameter Tabung Logam adalah flow meter area variabel untuk cairan dan gas. Produk ini terdiri dari tabung ukur, pelampung, indikator, dan koneksi proses. Aliran media dari bawah mengangkat pelampung; posisi setimbang pelampung menunjukkan laju alir dan diteruskan ke indikator melalui kopling magnetik atau mekanis.
Jenis flow meter ini kuat dan sesuai untuk aliran kecil hingga menengah, suhu atau tekanan lebih tinggi, indikasi lokal, serta transmisi jarak jauh. Konfigurasi opsional mencakup filter magnetik, peredam, keluaran sinyal listrik, sistem keselamatan intrinsik, dan sakelar alarm batas atas/bawah.
Aplikasi dan fitur
Section titled “Aplikasi dan fitur”- Indikasi aliran lokal dan pemantauan proses untuk cairan maupun gas.
- Aplikasi kimia, minyak bumi, metalurgi, tenaga listrik, farmasi, dan perlindungan lingkungan.
- Titik ukur yang memerlukan indikasi mekanis, keluaran transmitter, atau sakelar alarm.
- Lokasi industri yang tidak cocok memakai rotameter tabung kaca karena tekanan, suhu, atau lingkungan.
- Struktur tabung ukur logam, filter magnetik/perangkat peredam opsional, serta pilihan sistem keselamatan intrinsik untuk area berbahaya.
Spesifikasi teknis
Section titled “Spesifikasi teknis”| Item | Spesifikasi |
|---|---|
| Prinsip ukur | Pengukuran area variabel dengan posisi pelampung berubah mengikuti laju alir |
| Media | Cairan dan gas |
| Indikasi | Indikasi lokal; keluaran sinyal listrik opsional |
| Koneksi | Koneksi flensa dan bentuk lain sesuai pemilihan |
| Aksesori | Filter magnetik, peredam, sakelar alarm atas/bawah, dan lainnya |
| Proteksi ledakan | Opsi sistem keselamatan intrinsik |
| Sinyal keluaran | Keluaran sinyal listrik tersedia sesuai pemilihan |
Catatan pemilihan
Section titled “Catatan pemilihan”Pilih berdasarkan nama media, rentang aliran, densitas, viskositas, tekanan dan suhu kerja, standar koneksi, arah pemasangan, serta kebutuhan keluaran transmitter atau sakelar alarm. Katalog PDF memuat tabel rentang aliran menurut diameter, standar flensa HG/T 20592-2009, dimensi, filter magnetik, peredam, sistem keselamatan intrinsik, pemasangan, pemeliharaan, koreksi densitas, dan formulir permintaan penawaran.
Informasi yang diperlukan untuk permintaan penawaran
Section titled “Informasi yang diperlukan untuk permintaan penawaran”- Jenis dan nama media: cairan atau gas.
- Aliran minimum, normal, dan maksimum pada kondisi kerja.
- Densitas, viskositas, suhu, dan tekanan media.
- Diameter pipa, standar koneksi, dan arah pemasangan.
- Kebutuhan indikasi lokal, keluaran transmitter, sakelar alarm, proteksi ledakan, filter magnetik, atau peredam.
