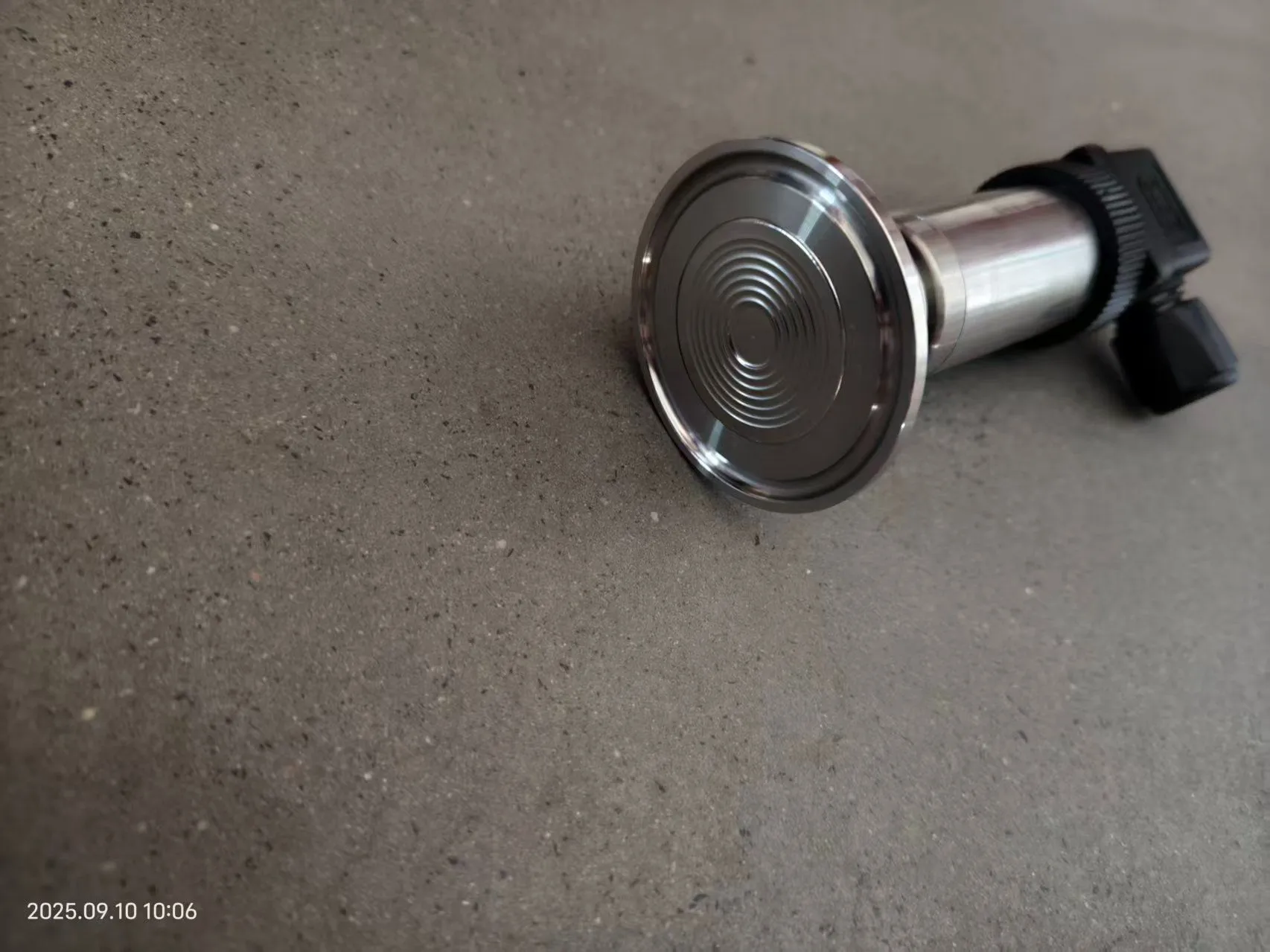

Transmitter Tekanan Higienis TK3051F
Ikhtisar produk
Section titled “Ikhtisar produk”Transmitter Tekanan Higienis TK3051F dirancang untuk proses pangan, farmasi, dan proses higienis lainnya. Struktur yang bersentuhan dengan media mendukung pembersihan CIP/SIP; model tekanan ukur dan absolut tersedia untuk cairan, gas, uap, serta media berviskositas tinggi. Diafragma isolasi, sambungan proses, dan casing dikonfigurasi untuk kebutuhan instalasi higienis.
Aplikasi dan keunggulan
Section titled “Aplikasi dan keunggulan”- Pengolahan pangan, minuman, farmasi, CIP/SIP, dan media bersih berviskositas tinggi.
- Model 3051FA tekanan absolut dan 3051FG tekanan ukur; rasio rentang 20:1 serta pengaturan nol/rentang eksternal.
- Keluaran 4-20 mA dengan komunikasi digital HART; suhu proses hingga 140°C.
- Pilihan LCD digital, saklar keluaran alarm, saklar proteksi keselamatan, NEMA 4X/IP65/IP67, Ex ia IIC T4/T6, dan Ex d IIC T4/T6.
Parameter teknis
Section titled “Parameter teknis”| Item | Spesifikasi |
|---|---|
| Keluaran / waktu respons | 4-20 mA DC/HART / konstanta waktu <200 ms |
| Antarmuka proses | Higienis 1-1/2 atau 2 inci |
| Antarmuka listrik | 1/2-14 NPT, M20×1.5, PG13.5 |
| Bagian basah | Diafragma isolasi serta sambungan proses 316L |
| Akurasi / stabilitas | ±0.2% rentang terkalibrasi / ±0.10% URL, 12 bulan |
| Suhu proses/lingkungan/penyimpanan | -20–140°C / -20–85°C / -30–85°C |
| Kelembapan / waktu mulai | 0–100% / 2 detik tanpa pemanasan awal |
| Berat | sekitar 1.24 kg |
| Kode rentang | Rentang minimum | UPL/rentang maksimum |
|---|---|---|
| 1 | 10.3 kPa (103 mbar) | 200 kPa (2.06 bar) |
| 2 | 51.7 kPa (5.17 mbar) | 1034 kPa (10.34 bar) |
| 3 | 276 kPa (2.76 bar) | 2068 kPa (20.68 bar) |
Tekanan lebih: 826.8 kPa untuk rentang 1 dan 2 URL untuk rentang lain. Perubahan volume <0.00042 cm³; pengaruh getaran <±0.10% URL serta interferensi RF <±0.25% URL pada 20–100 MHz.
Pemasangan dan penawaran
Section titled “Pemasangan dan penawaran”Gunakan sambungan higienis 1-1/2 atau 2 inci pada sistem CIP/SIP atau kotak sambungan lapangan. Nyatakan kebutuhan tekanan ukur/absolut, media/viskositas/suhu/rentang, kode rentang, standar sambungan, metode serta suhu CIP/SIP, HART/LCD/alarm, perlindungan casing, dan sertifikasi Ex.
Produk terkait
Section titled “Produk terkait”- Komponen sambungan higienis, LCD digital, saklar alarm/proteksi, peralatan HART, dan aksesori pengkabelan.
