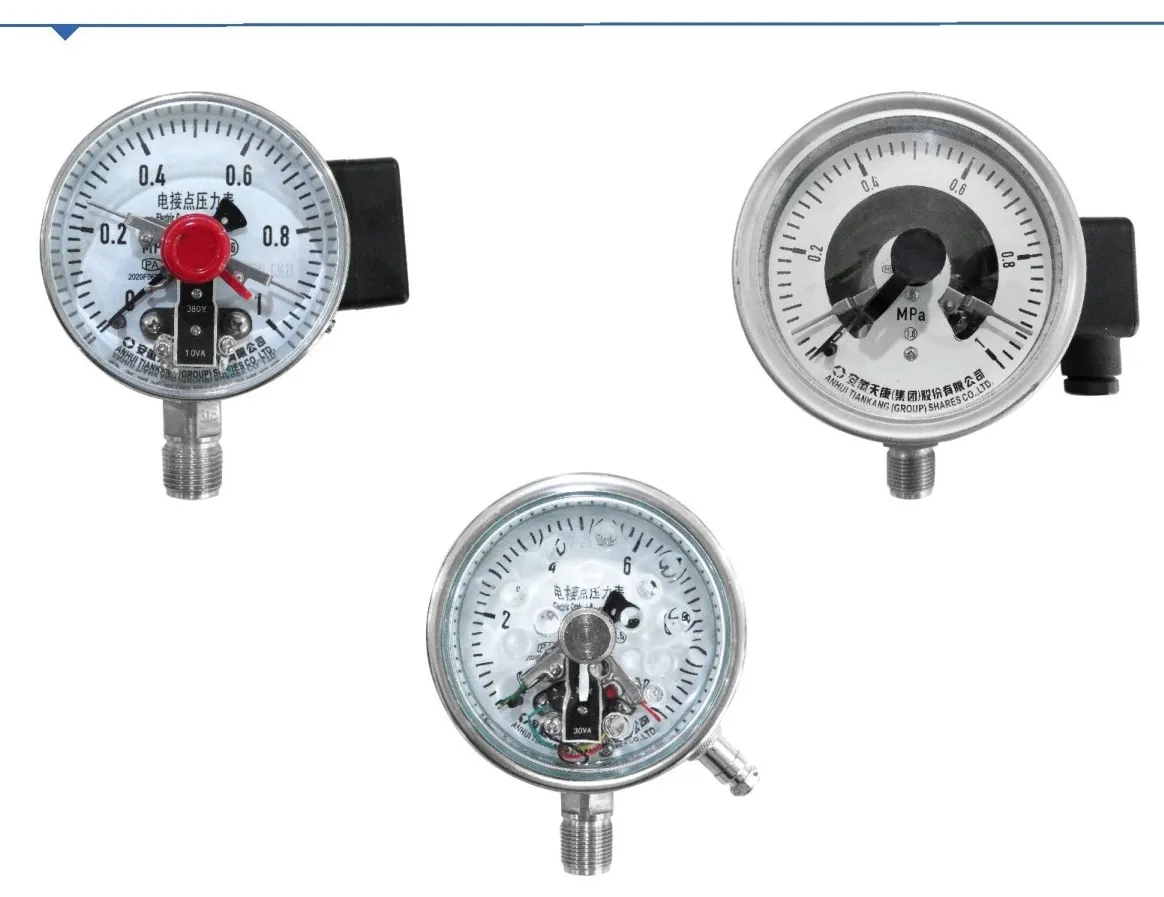

Pengukur Tekanan Kontak Listrik Seri YX
Ikhtisar produk
Section titled “Ikhtisar produk”Pengukur Tekanan Kontak Listrik Seri YX digunakan untuk pengukuran tekanan dengan keluaran kontak listrik. Komponen peka tekanan dan casing menggunakan material baja tahan karat sehingga sesuai untuk gas serta cairan korosif.
Pengukur dapat diisi minyak untuk peredaman cairan, membantu menjaga indikasi stabil pada lingkungan dengan pulsasi dan getaran kuat.
Aplikasi
Section titled “Aplikasi”- Pengukuran tekanan dengan keluaran kontak untuk kontrol atau alarm.
- Pengukuran tekanan gas dan cairan korosif.
- Lokasi dengan pulsasi media atau getaran lingkungan kuat.
- Aplikasi pengukur tekanan kontak listrik tipe diafragma bersama isolator.
Keunggulan produk
Section titled “Keunggulan produk”- Jenis kontak kerja langsung atau kerja langsung berbantuan magnet.
- Komponen peka tekanan dan casing dari baja tahan karat.
- Pilihan konfigurasi ulir atau flensa isolator diafragma.
- Tingkat perlindungan IP55 atau IP65.
- Pilihan kaca organik atau kaca pengaman.
Spesifikasi teknis
Section titled “Spesifikasi teknis”| Item | Spesifikasi |
|---|---|
| Rentang ukur | Minimum 0-0.1 MPa, maksimum 0-250 MPa; rentang tekanan negatif -0.1-2.4 MPa |
| Akurasi indikasi | Φ60: 2.5%; Φ100/Φ150: pilihan 1.5%, 1.0 |
| Tegangan kerja maksimum | DC24V, AC380V, atau DC220V |
| Arus kerja maksimum | 10A |
| Tingkat perlindungan | IP55, IP65 |
| Kaca pengukur | Kaca organik, kaca pengaman |
Jenis kontak
Section titled “Jenis kontak”| Jenis kontak | Daya terukur | Tegangan kerja maksimum | Arus maksimum yang diizinkan |
|---|---|---|---|
| Jenis kerja langsung | 10 | 380 | 0.7 |
| Jenis kerja langsung berbantuan magnet | 30 | 380 | 1.0 |
Pemilihan model
Section titled “Pemilihan model”| Item pemilihan | Pilihan |
|---|---|
| Jenis kontak | Kerja langsung tanpa kode; kerja langsung berbantuan magnet dengan kode C |
| Material casing dan elemen | Baja karbon+tembaga tanpa kode; baja tahan karat+baja tahan karat dengan kode B |
| Kategori pengukur tekanan | Tanpa tahan getaran tanpa kode; tahan getaran dengan kode N |
| Konfigurasi isolator | Tanpa isolator, ulir isolator kode ML, flensa isolator kode MF |
| Diameter dial | Φ60, Φ100, Φ150, atau lainnya |
| Metode pemasangan | Pemasangan langsung radial atau lainnya |
| Sambungan proses | Sambungan flensa atau sambungan berulir, dinyatakan dalam teks |
| Material diafragma | 316LSS, paduan H.C, Ta, Ti, Monel, 316 dengan pelapis PTFE, atau lainnya |
| Cairan pengisi casing | Oli silikon viskositas rendah, oli silikon viskositas tinggi, gliserin |
Informasi yang diperlukan untuk permintaan penawaran
Section titled “Informasi yang diperlukan untuk permintaan penawaran”- Jenis kontak dan parameter listrik yang diperlukan.
- Rentang tekanan serta akurasi indikasi.
- Kebutuhan konstruksi tahan getaran atau konfigurasi isolator.
- Material casing, elemen, dan diafragma.
- Sambungan proses serta metode pemasangan.
