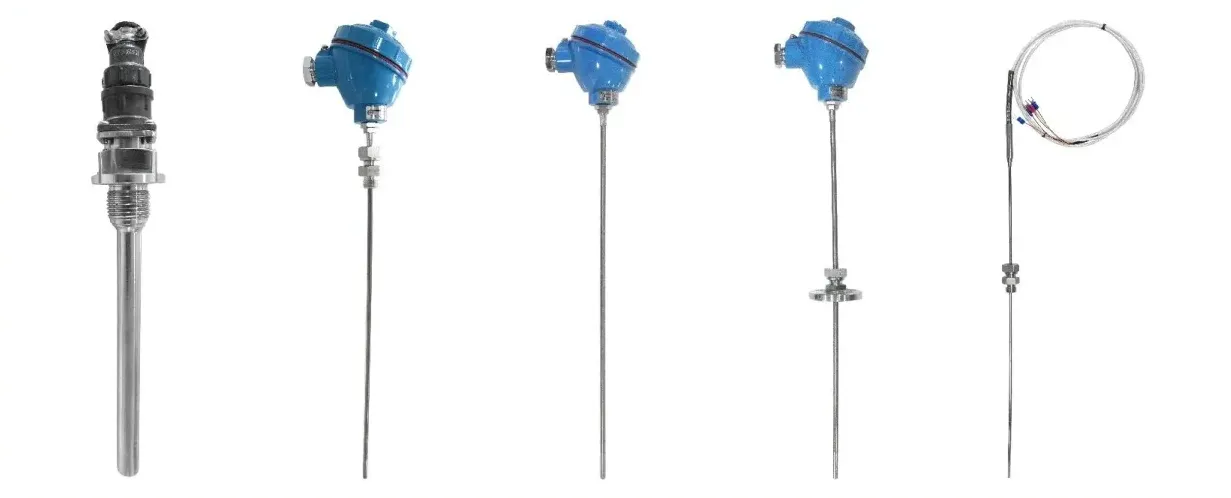

Sensor RTD berpelindung umumnya digunakan bersama perangkat indikator, perekam, dan komputer elektronik. Produk ini mengukur langsung suhu cairan, uap, gas, serta permukaan padat dalam proses produksi pada rentang -200 hingga 500°C. Prinsip ukurnya memanfaatkan perubahan resistansi listrik material terhadap suhu; instrumen menampilkan suhu yang sesuai dengan nilai resistansi tersebut.
- Pengukuran suhu cairan, uap, dan gas dalam proses produksi.
- Pengukuran suhu permukaan padat.
- Sistem pengukuran suhu dengan perangkat indikator, perekam, atau komputer elektronik.
- Waktu respons termal singkat untuk mengurangi kesalahan dinamis.
- Diameter kecil, panjang fleksibel, dan dapat ditekuk untuk pemasangan di lokasi.
- Akurasi pengukuran tinggi.
- Elemen resistansi film tipis impor dengan kinerja andal dan stabil.
- Pilihan tingkat perlindungan kotak sambungan IP65 dan IP66.
- Tersedia tanpa dudukan tetap, ulir tetap, ulir ferrule yang dapat disetel, flensa tetap, dan flensa ferrule yang dapat disetel.
- Blok kontak tambahan (M) atau cincin tambahan (G) tersedia. Sertakan diameter dinding pipa atau dinding tungku R saat memilihnya.
- Tersedia konstruksi satu, dua, atau tiga elemen.
| Item |
Standar |
| Standar yang berlaku |
IEC60751, GB/T30121 |
| Jumlah elemen |
Diameter selubung |
Material selubung |
| Satu elemen |
Φ3, Φ4, Φ5, Φ6, Φ8 mm |
06Cr19Ni10, 022Cr17Ni12Mo2, 06Cr18Ni11Ti |
| Dua elemen |
Φ3, Φ4, Φ5, Φ6, Φ8 mm |
06Cr19Ni10, 022Cr17Ni12Mo2, 06Cr18Ni11Ti |
| Tiga elemen |
Φ6, Φ8 mm |
06Cr19Ni10, 022Cr17Ni12Mo2, 06Cr18Ni11Ti |
| Kalibrasi |
Kelas toleransi |
Rentang suhu efektif |
Deviasi yang diizinkan |
| Pt100 |
AA |
-200 hingga 500°C |
±(0.10+0.0017｜t｜) |
| Pt100 |
A |
-150 hingga 450°C |
±(0.15+0.002｜t｜) |
| Pt100 |
B |
-196 hingga 600°C |
±(0.30+0.005｜t｜) |
| Diameter selubung |
Waktu respons termal |
| Φ3 mm |
≤3 s |
| Φ4 mm |
≤5 s |
| Φ5 mm |
≤8 s |
| Φ6 mm |
≤12 s |
| Φ8 mm |
≤15 s |
| Item |
Opsi |
| Elemen pengukur suhu |
Pt100, Cu50/Cu100 |
| Kotak sambungan |
Tahan air, steker bulat, steker pipih, kabel kompensasi, elemen pengukur suhu |
| Bentuk pemasangan tambahan |
Blok kontak (M), cincin (G) |
- WZPK-010, WZPK-185
- WZPK-235, WZPK-275, WZPK-295
- WZPK-335, WZPK-365, WZPK-435, WZPK-535
- Model, kalibrasi, kelas toleransi, dan jumlah elemen yang dibutuhkan.
- Media terukur, rentang suhu kerja, tekanan, dan kondisi getaran di lokasi.
- Bentuk pemasangan tetap, material/diameter tabung pelindung, panjang L, dan kedalaman sisip I.
- Kebutuhan blok kontak atau cincin tambahan; bila diperlukan, sertakan diameter dinding pipa atau tungku R.
- Bentuk dan jumlah kotak sambungan yang dibutuhkan.
- Perangkat indikator, perekam, dan komputer elektronik: sensor RTD berpelindung umumnya digunakan bersama perangkat tersebut.
