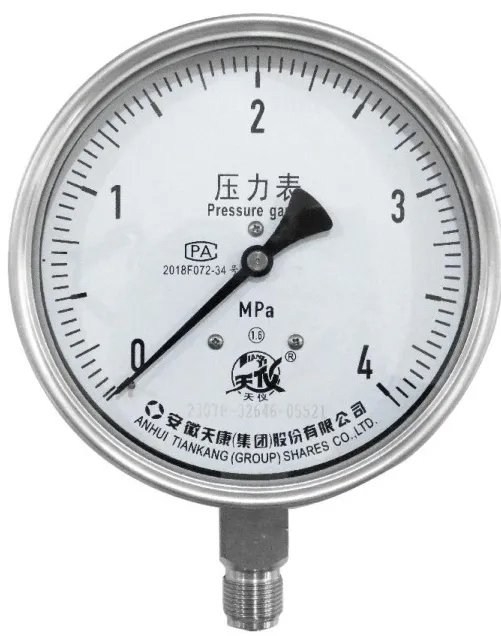

Pengukur Tekanan Seluruhnya Baja Tahan Karat Seri YB
Ikhtisar produk
Section titled “Ikhtisar produk”Pengukur Tekanan Seluruhnya Baja Tahan Karat Seri YB adalah pengukur tekanan mekanis dengan casing dan komponen yang bersentuhan dengan media dari baja tahan karat. Produk dirancang untuk pengukuran media korosif dan kondisi ketika pengukur berbahan paduan tembaga biasa tidak sesuai.
Seri ini digunakan pada minyak bumi, kimia, metalurgi, industri ringan, serat kimia, serta sektor industri lain; produk juga sesuai untuk kondisi kerja berat dan lokasi dengan getaran kuat.
 |
 |
|---|
Aplikasi
Section titled “Aplikasi”- Pengukuran tekanan media korosif.
- Proses minyak bumi, kimia, metalurgi, dan serat kimia.
- Indikasi tekanan industri pada kondisi kerja berat.
- Lokasi yang memerlukan casing dan bagian basah baja tahan karat.
- Pengukur dengan pemasangan bawah, belakang, atau flensa.
Keunggulan dan prinsip kerja
Section titled “Keunggulan dan prinsip kerja”- Material casing dan bagian basah dapat dipilih sebagai 304SS atau 316SS.
- Rentang vakum, gabungan, dan tekanan positif tersedia; tingkat perlindungan IP55, IP65, dan IP66 tersedia.
- Struktur pemasangan radial, aksial, dan flensa dapat dipilih; peredam, heat sink, pelindung tekanan lebih, serta pipa subcooling tersedia sebagai aksesori.
Tabung Bourdon mengalami deformasi elastis akibat tekanan atau vakum. Perpindahan ini diperbesar melalui mekanisme transmisi dan diteruskan ke jarum untuk menunjukkan nilai tekanan atau vakum pada dial.
Spesifikasi teknis
Section titled “Spesifikasi teknis”| Model | Rentang ukur (MPa) | Kelas akurasi |
|---|---|---|
| YB-60 | -0.1-0, -0.1-0.06, -0.1-0.15, -0.1-0.3, -0.1-0.5, -0.1-0.9, -0.1-1.5, -0.1-2.4, -0.1-3.9, -0.1-5.9, 0-0.6 hingga 0-60 | 1.6, 2.5, 4.0 |
| YB-100, YB-100Z, YB-100ZT, YB-150, YB-150Z, YB-150ZT, YB-200, YB-250 | Rentang YB-60 ditambah 0-100, 0-160, 0-250, 0-400, 0-600, 0-1000 | 1.0, 1.6, 2.5, 4.0 |
| Item | Spesifikasi |
|---|---|
| Suhu operasi | -40-70°C |
| Pengaruh suhu | ≤0.4%/10°C bila suhu menyimpang dari 20±5°C |
| Ketahanan getaran | V-H-3 |
| Perlindungan casing | IP55, IP65, IP66 |
| Material casing/bagian basah | 304SS, 316SS |
| Diameter casing D (mm) | 40 | 60 | 100 | 150 | 200 | 250 | | — | — | — | — | — | — | | Diameter lingkar baut d0 (mm) | 50 | 72 | 118 | 165 | 215 | 272 | | Lubang baut d1 (mm) | 4 | 5 | 6 | 6 | 6 | 7 |
Pemilihan model
Section titled “Pemilihan model”Diameter dial Φ60/Φ100/Φ150/Φ200/Φ250 berkode 60/100/150/200/250. Metode pemasangan: radial langsung -, radial flensa belakang T, radial flensa depan Q, aksial langsung Z, aksial flensa belakang ZT, dan aksial flensa depan ZQ. Sambungan proses: M14×1.5, M20×1.5, G1/2, 1/2 NPT, atau lainnya. Aksesori: peredam ZN, heat sink SR, pelindung tekanan lebih OP, pipa subcooling SP.
Informasi yang diperlukan untuk permintaan penawaran
Section titled “Informasi yang diperlukan untuk permintaan penawaran”- Model, diameter dial, metode pemasangan, rentang, dan kelas akurasi.
- Material casing serta bagian basah; media dan tingkat korosinya.
- Sambungan proses, standar ulir, tingkat perlindungan, dan aksesori.
