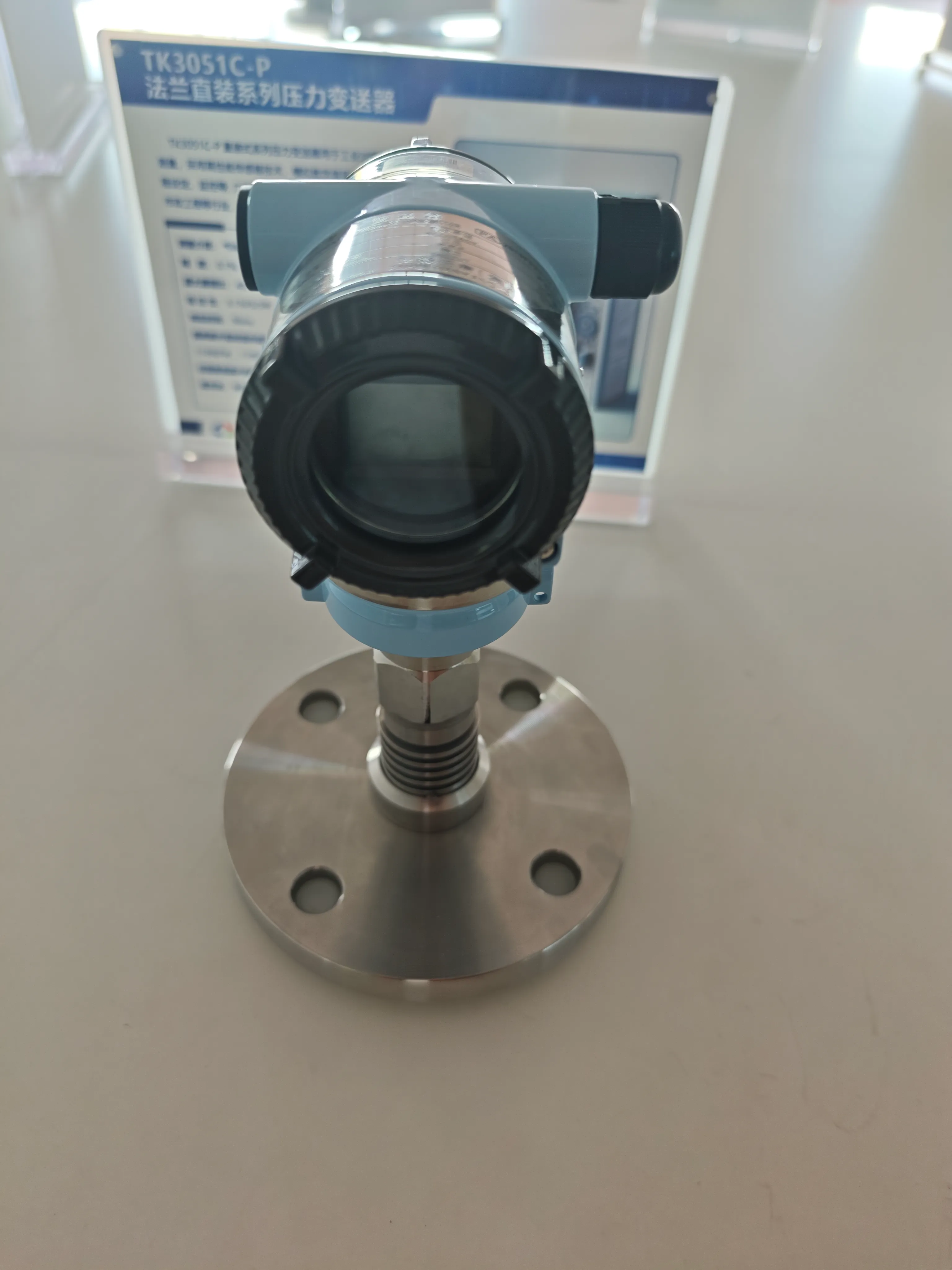

Transmitter Tekanan Tahan Korosi Suhu Tinggi TK3051P
Ikhtisar produk
Section titled “Ikhtisar produk”Transmitter Tekanan Tahan Korosi Suhu Tinggi TK3051P dikonfigurasi dari seri TK3051T untuk pengukuran tekanan suhu tinggi, tahan korosi, dan seal diafragma remote. Sensor tekanan ukur atau absolut, cairan pengisi, isolator suhu, pipa kapiler, serta sambungan flensa atau ulir dapat dipilih menurut aplikasi.
Aplikasi dan keunggulan
Section titled “Aplikasi dan keunggulan”- Media proses suhu tinggi atau korosif, seal diafragma remote, dan isolasi suhu.
- Sensor tekanan ukur 40 kPa–40 MPa; sensor absolut 40 kPa–4 MPa.
- Diafragma 316L, Hastelloy C276, tantalum, atau 316L berlapis PTFE.
- Ulir luar G1A/G1/2A/G2A, ulir las, flensa datar, serta struktur perpanjangan.
- Keluaran 4-20 mA atau 4-20 mA/HART; Ex ia IIC T4/T6 atau Ex d IIC T4/T6.
Parameter teknis
Section titled “Parameter teknis”| Tipe | Kode | Rentang sensor | Tekanan lebih maksimum |
|---|---|---|---|
| Tekanan ukur | 1F / 1K / 1P / 1S | 40 kPa / 200 kPa / 1 MPa / 4 MPa | 1 / 2 / 4 / 6 MPa |
| Tekanan ukur | 1G / 1L / 1X / 1H | 7 / 10 / 20 / 40 MPa | 10 / 15 / 30 / 60 MPa |
| Tekanan absolut | 2F / 2K / 2P / 2S | 40 kPa / 200 kPa / 1 MPa / 4 MPa | 1 / 2 / 4 / 6 MPa |
| Kode | Sambungan proses | Spesifikasi |
|---|---|---|
| AF / AG / AR | G1A / G1/2A / G2A | Rekomendasi minimum 200/40/10 kPa |
| CA | Ulir las G1/2A, lubang 11.4 mm | Standar NPT khusus tersedia |
| DK / SU | Flensa datar GB9123-88 DN50/DN80 | PN1 atau PN4 MPa |
| AK/BK/OK | DN50 dengan perpanjangan 50/100/200 mm | PN1 atau PN4 MPa |
| MU/NU/PU | DN80 dengan perpanjangan 50/100/200 mm | PN1 atau PN4 MPa |
Pilihan cairan pengisi: oli silikon, oli suhu tinggi, oli suhu tinggi+isolator 100 mm, oli suhu tinggi+kapiler 1 m, atau oli silikon+kapiler 1 m. Casing aluminium dengan masuk kabel M20×1.5; meter digital opsional. Aksesori: rangka G, seal kabel standar, sekrup luar M20×1.5, serta seal kabel tahan ledakan T2; satuan kalibrasi kPa atau MPa.
Pemasangan dan penawaran
Section titled “Pemasangan dan penawaran”Pemasangan langsung ulir luar, ulir las, flensa datar/perpanjangan, isolator suhu, atau remote kapiler 1 m. Nyatakan jenis tekanan, rentang/tekanan kerja/suhu, korosi/media/materi diafragma, cairan/isolator/kapiler, sambungan/flensa/perpanjangan, keluaran/HART/tampilan, dan sertifikasi Ex.
Produk terkait
Section titled “Produk terkait”- Isolator suhu, unit remote kapiler, flensa datar/perpanjangan, komponen ulir las, rangka, seal kabel, dan meter digital.
Unduhan produk
Section titled “Unduhan produk”Lihat katalog PDF produk ini secara daring, atau kembali ke halaman unduhan transmitter tekanan untuk dokumen terkait.
