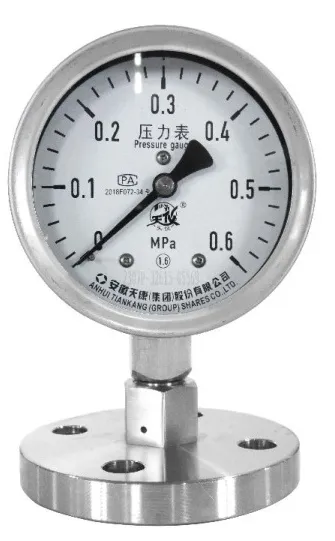

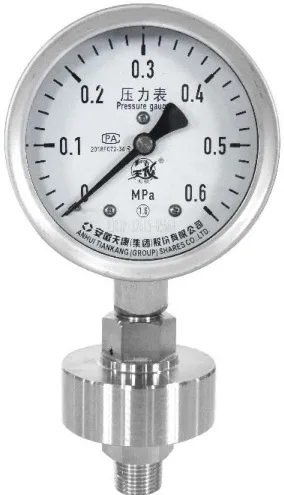

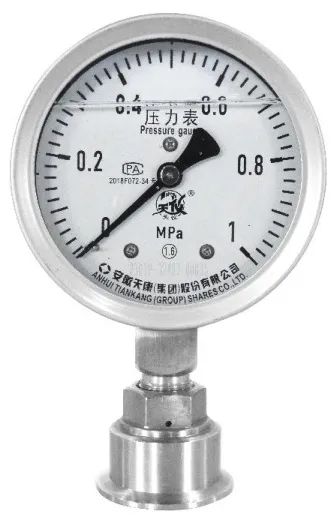

Pengukur Tekanan Diafragma Seri YM
Ikhtisar produk
Section titled “Ikhtisar produk”Pengukur Tekanan Diafragma Seri YM menyatukan pengukur tekanan umum, konektor, dan isolator diafragma dalam sistem tertutup yang diisi cairan perapat. Produk digunakan bila media ukur tidak boleh langsung memasuki pengukur tekanan umum.
Seri ini sesuai untuk petrokimia, produksi alkali, serat kimia, farmasi, dan pangan, khususnya untuk media sangat korosif, suhu tinggi, viskositas tinggi, mudah mengkristal, mudah memadat, atau mengandung partikel padat tersuspensi.
 |
 |
 |
|---|
Aplikasi dan keunggulan
Section titled “Aplikasi dan keunggulan”- Pengukuran tekanan media sangat korosif, bersuhu/berviskositas tinggi, mengkristal, memadat, atau mengandung partikel.
- Isolator diafragma memisahkan media proses dari pengukur; cairan perapat pada sistem tertutup meneruskan tekanan.
- Diafragma: 316LSS, 316LSS+PTFE, Hastelloy HC-276, tantalum, titanium, Monel 400, dan lainnya.
- Struktur flensa diafragma atau ulir diafragma; beragam cairan perapat dan material tahan korosi tersedia.
Prinsip kerja
Section titled “Prinsip kerja”Tekanan media mengubah bentuk diafragma dan memampatkan cairan perapat dalam sistem tertutup. Cairan ini meneruskan tekanan ke elemen elastis pengukur tekanan, lalu perangkat penunjuk menampilkan nilai tekanan yang sesuai.
Spesifikasi teknis
Section titled “Spesifikasi teknis”| Model | Rentang ukur (MPa) | Kelas akurasi |
|---|---|---|
| YMF-60, YML-60 | -0.1-0 hingga 0-60, termasuk seluruh rentang vakum/gabungan standar | 1.6, 2.5, 4.0 |
| YMF-100/YMF-100Z/YMF-100ZT/YML-100/YML-100Z/YML-100ZT/YMF-150/YMF-150Z/YMF-150ZT/YML-150/YML-150Z/YML-150ZT | -0.1-0 hingga 0-40 | 1.0, 1.6, 2.5 |
| Item | Material/parameter |
|---|---|
| Diafragma | 0Cr17Ni12Mo2 (316), Monel Cu30Ni70, Hastelloy H276C, Ta, fluoroplastik F4 |
| Flensa | 316 atau 316+F4 |
| Gasket | Karet nitril, karet fluor, karet silikon, fluoroplastik |
| Cairan perapat | Suhu bagian bertekanan | Berat jenis (g/cm3) | Aplikasi |
|---|---|---|---|
| Oli silikon viskositas tinggi | -10-200°C | 1.07 | Suhu tinggi |
| Oli silikon viskositas rendah | -30-100°C | 0.94 | Umum |
| Larutan air gliserol | -5-100°C | 1.27 | Pangan |
| Minyak nabati | -5-100°C | 0.93 | Pangan |
| Minyak fluor | -30-150°C | 1.93 | Hidrogen dan oksigen |
Pemilihan model
Section titled “Pemilihan model”Fungsi tahan getaran: tanpa kode atau N; jenis diafragma: flensa F, ulir L; diameter dial Φ60/Φ100/Φ150. Pemasangan radial atau aksial langsung dan flensa depan/belakang tersedia. Sambungan proses berupa flensa atau ulir. Material diafragma tersedia sebagai 316LSS, paduan H.C, Ta, Ti, Monel, atau lainnya; kelas akurasi 1.0/1.6/2.5. Cairan pengisi casing berupa oli silikon, oli silikon viskositas tinggi, atau gliserin; aksesori peredam, heat sink, dan pelindung tekanan lebih tersedia.
Informasi yang diperlukan untuk permintaan penawaran
Section titled “Informasi yang diperlukan untuk permintaan penawaran”- Media, tingkat korosi, suhu, viskositas, kristalisasi/pemadatan, dan kandungan partikel.
- Rentang, akurasi, diameter dial, jenis diafragma, sambungan proses, serta pemasangan.
- Material diafragma, flensa, gasket, dan cairan perapat.
- Kebutuhan tahan getaran dan aksesori.
