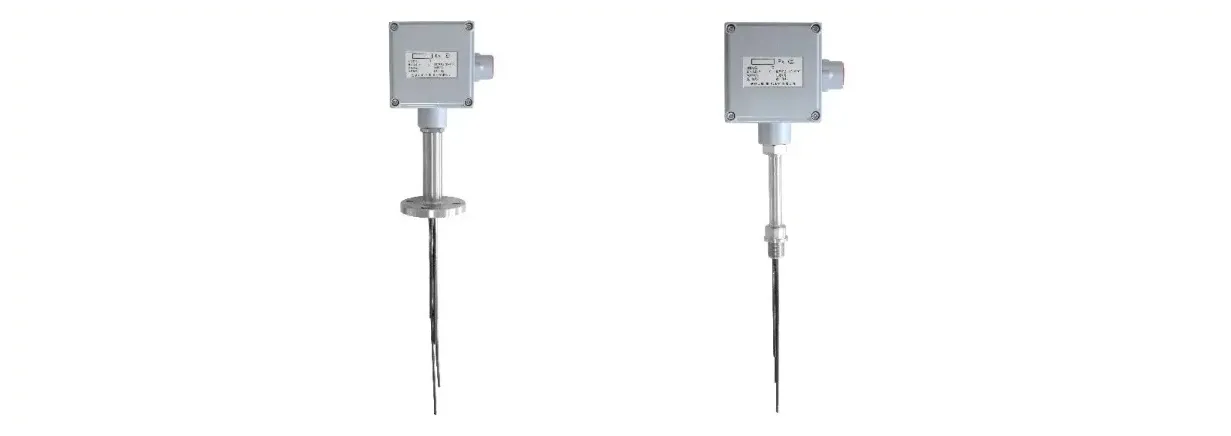

Termokopel Multipoint Fleksibel
Ikhtisar produk
Section titled “Ikhtisar produk”Termokopel multipoint fleksibel sesuai untuk lokasi produksi dengan gradien suhu kecil yang memerlukan pengukuran serentak di beberapa posisi atau beberapa titik pada satu posisi. Produk ini banyak digunakan pada menara sintesis pupuk berukuran besar, tangki penyimpanan, dan peralatan serupa.
Aplikasi
Section titled “Aplikasi”- Lokasi produksi yang memerlukan pengukuran suhu serentak di beberapa posisi atau beberapa titik pada satu posisi.
- Menara sintesis pupuk berukuran besar.
- Tangki penyimpanan dan peralatan serupa.
Keunggulan produk
Section titled “Keunggulan produk”- Memenuhi kebutuhan pengukuran suhu serentak pada banyak titik ukur.
- Waktu respons termal maksimum 8 s.
- Pilihan diameter elemen: Φ1, Φ2, Φ3, Φ4, Φ5, Φ6, atau Φ8.
- Tingkat perlindungan: IP65.
Metode pemasangan
Section titled “Metode pemasangan”Tersedia dua bentuk pemasangan dan pengikatan: ulir tetap dan flensa tetap. Diagram struktur multipoint menggunakan panjang berbeda, seperti T1, T2, T3, T4, dan T5, untuk menunjukkan lokasi titik ukur. Sertakan panjang pemasangan dan lokasi setiap titik ukur untuk pemilihan.
Spesifikasi utama
Section titled “Spesifikasi utama”Parameter produk
Section titled “Parameter produk”| Parameter | Nilai |
|---|---|
| Antarmuka listrik | M20×1.5; NPT1/2 |
| Waktu respons termal | ≤8 s |
| Diameter elemen | Φ1; Φ2; Φ3; Φ4; Φ5; Φ6; Φ8 |
| Tingkat perlindungan | IP65 |
Model dan rentang pengukuran suhu
Section titled “Model dan rentang pengukuran suhu”| Model | Kalibrasi | Rentang pengukuran suhu | Bentuk pemasangan dan pengikatan |
|---|---|---|---|
| WRNK-240D | K | 0 hingga 1000 °C; 0 hingga 800 °C | Ulir tetap |
| WRE-240D | E | 0 hingga 800 °C | Ulir tetap |
| WRN-240D | K | 0 hingga 1000 °C; 0 hingga 800 °C | Flensa tetap |
| WRE-440D | E | 0 hingga 800 °C | Flensa tetap |
Konfigurasi opsional
Section titled “Konfigurasi opsional”- Bentuk pemasangan dan pengikatan: ulir tetap atau flensa tetap.
- Diagram struktur menampilkan termokopel multipoint berpelindung berlapis, struktur isolasi kebocoran satu titik, dan pressure gauge dengan alarm.
Model utama
Section titled “Model utama”- WRNK-240D
- WRE-240D
- WRN-240D
- WRE-440D
Informasi yang diperlukan untuk permintaan penawaran
Section titled “Informasi yang diperlukan untuk permintaan penawaran”- Peralatan, media terukur, dan rentang suhu aktual di setiap titik ukur.
- Jumlah titik ukur serta lokasi dan panjang pemasangan tiap titik, misalnya T1, T2, T3, T4, dan T5.
- Kalibrasi, diameter elemen, dan kebutuhan waktu respons.
- Bentuk pemasangan dan pengikatan, ulir tetap atau flensa tetap, beserta spesifikasi koneksinya.
- Kebutuhan struktur multipoint berpelindung berlapis, struktur isolasi kebocoran satu titik, atau pressure gauge dengan alarm.
- Tingkat perlindungan, antarmuka listrik, dan lingkungan lokasi yang dibutuhkan.
Aksesori terkait
Section titled “Aksesori terkait”- Pressure gauge dengan alarm: ditampilkan pada diagram struktur.
