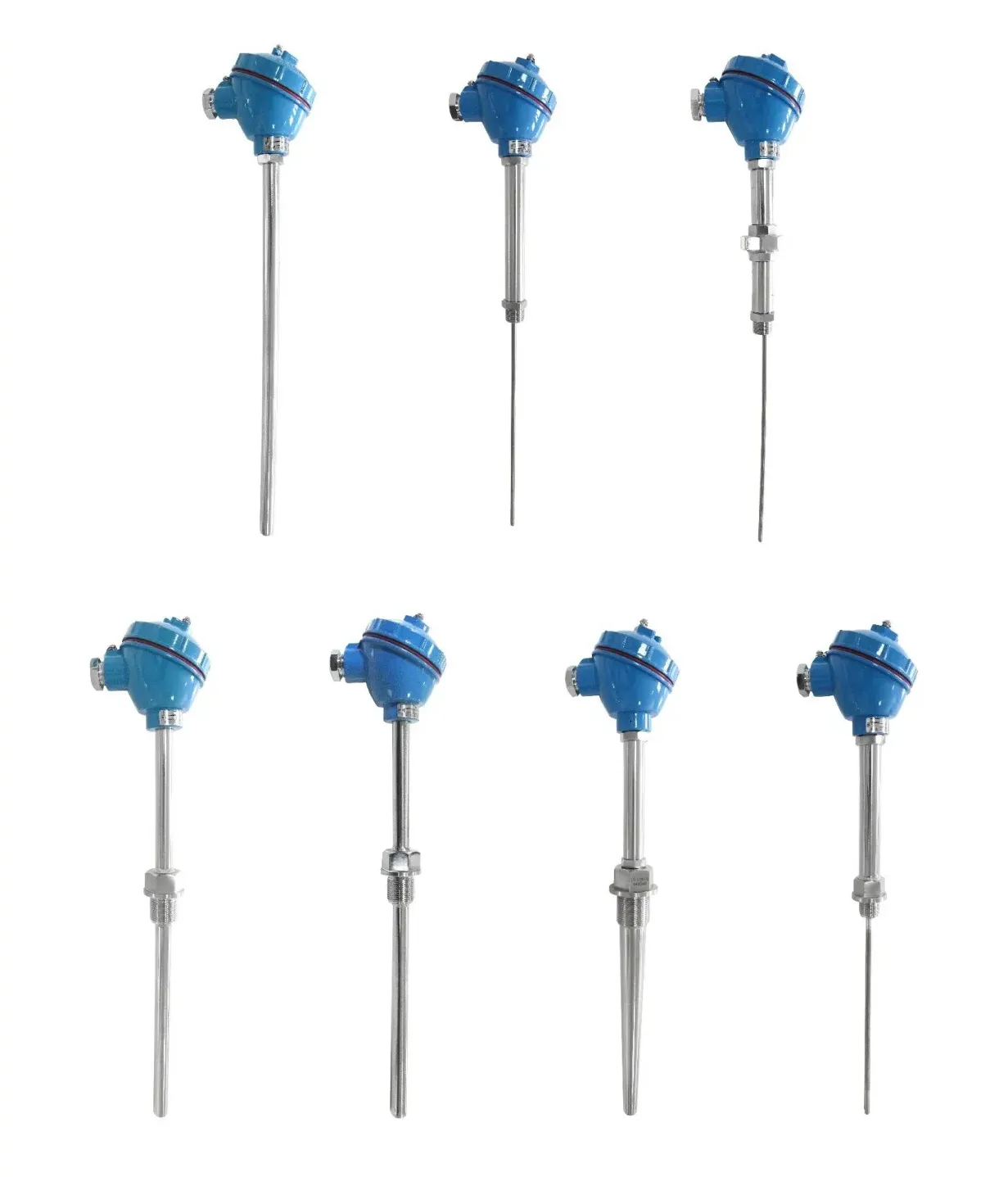

Termokopel rakitan umumnya digunakan bersama perangkat indikator, perekam, dan komputer elektronik. Produk ini mengukur langsung suhu cairan, uap, gas, serta permukaan padat dalam proses produksi pada rentang 0 hingga 1300°C. Perbedaan suhu antara ujung ukur dan ujung referensi menghasilkan tegangan termoelektrik, lalu instrumen menampilkan suhu yang sesuai.
- Pengukuran suhu cairan, uap, dan gas dalam proses produksi.
- Pengukuran suhu permukaan padat.
- Sistem pengukuran suhu dengan perangkat indikator, perekam, atau komputer elektronik.
- Konstruksi sederhana dan mudah diganti.
- Elemen pengukur suhu berpegas dengan ketahanan getaran yang baik.
- Rentang ukur luas hingga 1300°C.
- Kekuatan mekanis tinggi dan ketahanan tekanan yang baik.
- Pilihan tingkat perlindungan kotak sambungan IP65 dan IP66.
- Tersedia tanpa dudukan tetap, ulir tetap, flensa dapat disetel, flensa tetap, sambungan pipa fleksibel, kerucut ulir tetap, sambungan pipa lurus, sambungan pipa ulir tetap, dan sambungan pipa ulir dapat disetel.
- Tersedia pemasangan pada pipa vertikal, pipa miring, dan flensa.
- Tersedia elemen termokopel tunggal atau ganda.
| Item |
Parameter |
| Standar internasional |
IEC60584 |
| Standar nasional |
GB/T18404, GB/T30429 |
| Suhu lingkungan |
20±15°C |
| Kelembapan relatif |
Maksimum 80% |
| Tegangan uji |
DC 500±50 V |
| Resistansi isolasi antara elektroda dan selubung luar |
≥1000 MΩ |
| Resistansi isolasi sampel 1 m |
1000 MΩ |
| Resistansi isolasi sampel 10 m |
100 MΩ |
| Model |
Kalibrasi |
Rentang suhu dan deviasi Kelas I |
Rentang suhu dan deviasi Kelas II |
| WRNK |
K |
-40 hingga 375°C: ±1.5°C; 375 hingga 1000°C: ±0.004｜t｜ |
-40 hingga 333°C: ±2.5°C; 333 hingga 1200°C: ±0.0075｜t｜ |
| WRMK |
N |
-40 hingga 375°C: ±1.5°C; 375 hingga 1000°C: ±0.004｜t｜ |
-40 hingga 333°C: ±2.5°C; 333 hingga 1200°C: ±0.0075｜t｜ |
| WREK |
E |
-40 hingga 375°C: ±1.5°C; 375 hingga 800°C: ±0.004｜t｜ |
-40 hingga 333°C: ±2.5°C; 333 hingga 900°C: ±0.0075｜t｜ |
| WRFK |
J |
-40 hingga 375°C: ±1.5°C; 375 hingga 750°C: ±0.004｜t｜ |
-40 hingga 333°C: ±2.5°C; 333 hingga 750°C: ±0.0075｜t｜ |
| WRCK |
T |
-40 hingga 125°C: ±0.5°C; 125 hingga 350°C: ±0.004｜t｜ |
-40 hingga 133°C: ±1.0°C; 133 hingga 350°C: ±0.0075｜t｜ |
| WRPK |
S |
0 hingga 1100°C: ±1.0°C; 1100 hingga 1600°C: ±[1+0.003(t-1100)] |
0 hingga 600°C: ±1.5°C; 600 hingga 1600°C: ±0.0025｜t｜ |
| WRQK |
R |
0 hingga 1100°C: ±1.0°C; 1100 hingga 1600°C: ±[1+0.003(t-1100)] |
0 hingga 600°C: ±1.5°C; 600 hingga 1600°C: ±0.0025｜t｜ |
| WRRK |
B |
/ |
600 hingga 1700°C: ±0.0025｜t｜ |
| Spesifikasi tabung pelindung |
Material tabung pelindung |
Waktu respons termal |
| Φ16 mm |
Nonlogam |
≤240 s |
| Φ16 mm |
Logam |
≤180 s |
| Φ20 mm |
Logam |
≤240 s |
| Φ25 mm |
Nonlogam |
≤300 s |
| Tabung pelindung kerucut |
Logam |
≤300 s |
| Item |
Opsi |
| Kotak sambungan |
Tipe tahan air |
| Diameter/bentuk tabung pelindung |
Φ16, Φ20, tabung alumina tinggi Φ16, tabung alumina tinggi Φ20 |
| Bentuk perangkat tambahan |
Penampang variabel (G) |
- WRN-130, termasuk konstruksi tabung pelindung nonlogam
- WRN-230, WRN-330, WRN-430, WRN-630
- WRN-53, WRN-73, WRN-83, WRN-93
- Kalibrasi, kelas akurasi, dan kebutuhan elemen tunggal atau ganda.
- Media terukur, rentang suhu kerja, tekanan, dan kondisi getaran di lokasi.
- Metode pemasangan, material/diameter tabung pelindung, panjang keseluruhan L, dan kedalaman sisip I.
- Kebutuhan pemasangan vertikal, miring, atau flensa serta dimensi koneksi.
- Kebutuhan perangkat tambahan penampang variabel atau konektor lurus.
- Perangkat indikator, perekam, dan komputer elektronik: termokopel rakitan umumnya digunakan bersama perangkat tersebut.
- Konektor lurus: konektor lurus seri TH48 dan TH49 tersedia untuk pemasangan pada pipa.
