Transmitter Tekanan Seri TK3051
Ikhtisar produk
Section titled “Ikhtisar produk”Transmitter Tekanan Seri TK3051 dirancang untuk pengukuran tekanan dan level cairan industri. Model tekanan diferensial, ukur, absolut, dan level tersedia untuk kondisi proses yang berbeda. Diafragma isolasi dan sistem cairan pengisi memisahkan media proses dari elemen sensor serta elektronika; rangkaian digital kemudian memproses, mengoreksi, dan mentransmisikan sinyal.
Seri ini mencakup 3051CD, 3051CG, 3051CA, 3051L, dan 3051T, serta konfigurasi suhu tinggi/tekanan tinggi dan higienis untuk minyak bumi, kimia, listrik, pangan, kertas, serta pekerjaan teknik munisipal.
 |
 |
 |
|---|
Aplikasi dan keunggulan
Section titled “Aplikasi dan keunggulan”- Tekanan cairan, gas, uap, dan level cairan pada bejana/tangki.
- Suhu/tekanan tinggi, sambungan khusus, seal diafragma remote, flensa, serta rangka pemasangan.
- Rangkaian ASIC melakukan pemrosesan digital, linearisasi, dan konversi keluaran; data konfigurasi/koefisien disimpan dalam EEPROM permanen setelah daya hilang.
- Keluaran standar 4-20 mA dengan HART atau PROFIBUS-PA; LCD digital, blok katup integral, remote transmitter, rangka, dan sertifikasi Ex tersedia.
Jenis dan rentang transmitter
Section titled “Jenis dan rentang transmitter”| Model | Jenis / penggunaan tipikal |
|---|---|

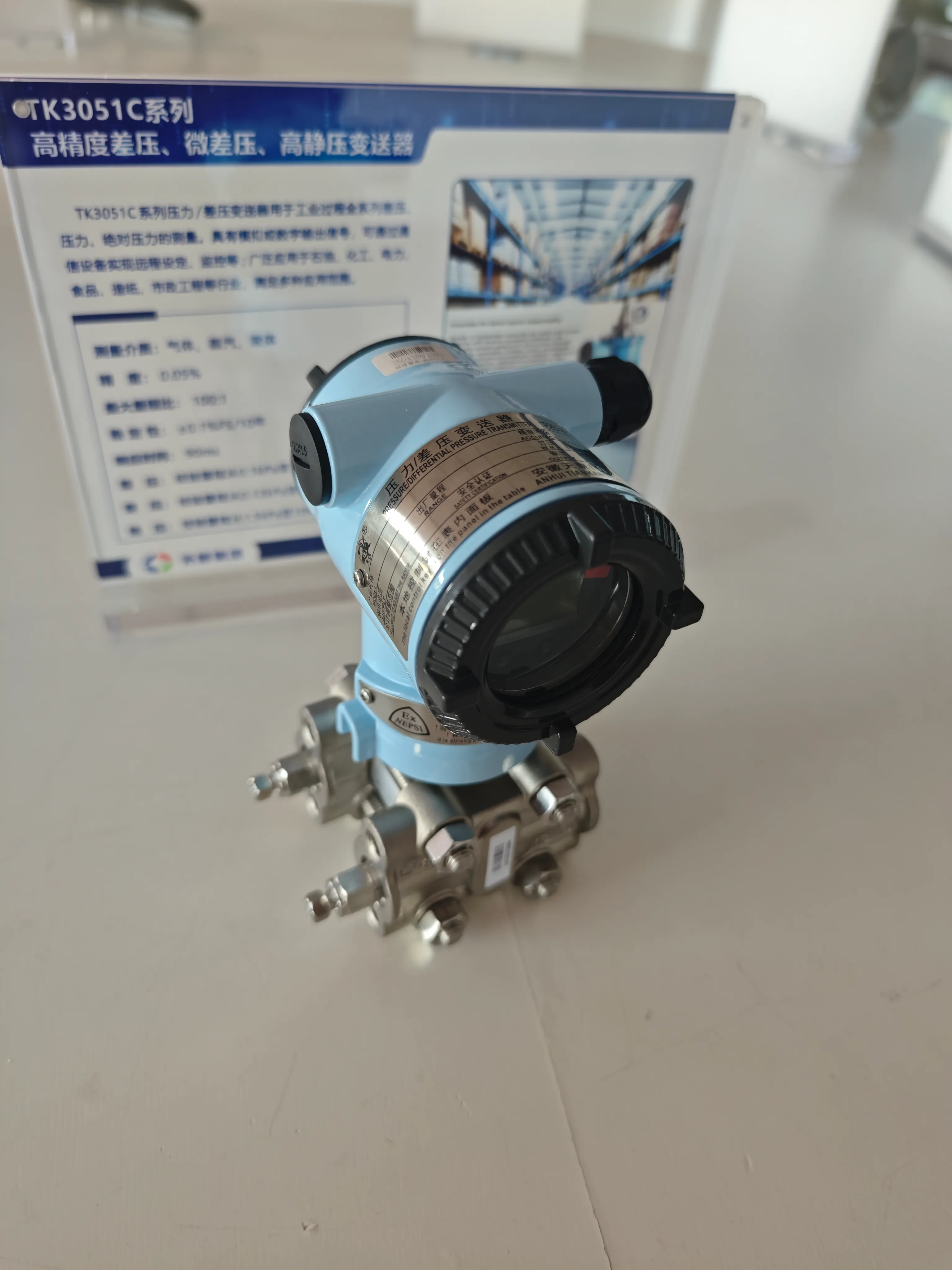

| 3051CD | Tekanan diferensial; tekanan diferensial, flow, atau perbedaan tekanan |
| 3051CG | Tekanan ukur terhadap atmosfer |
| 3051CA | Tekanan absolut terhadap vakum absolut |
| 3051L | Level cairan dan tekanan kolom cairan |
| 3051T | Tekanan ukur atau absolut |
| 3051H / 3051HG | Proses suhu tinggi/tekanan tinggi |
| Model | Rentang tekanan |
|---|---|
| 3051C diferensial | 0.1 kPa hingga 21 MPa |
| 3051T ukur/absolut | 0.12 kPa hingga 120 MPa |
| 3051L level | 0.4 kPa hingga 2.1 MPa |
| Penyesuaian | Nol dan span dapat diatur dalam batas rentang; rentang terpilih tidak boleh di bawah rentang minimum |
Spesifikasi teknis
Section titled “Spesifikasi teknis”| Item | Spesifikasi |
|---|---|
| Akurasi referensi | 3051C/3051T: ±0.05%, ±0.075%, atau ±0.1% span |
| Waktu respons | Total 100 ms dengan HART |
| Diagnostik | Pemeriksaan mandiri kontinu, diagnostik HART, pemeriksaan parameter lapangan |
| Tampilan / perlindungan | LCD tekanan/flow/level/satuan teknik; NEMA 4X, IP65, IP66 |
| Suhu lingkungan | -40–85°C; -20–80°C dengan meter integral |
| Suhu penyimpanan | -46–110°C; -40–85°C dengan meter integral |
| Suhu proses | Bergantung model/sambungan/cairan/sisi ukur; oli silikon -40–121°C, flensa tradisional -40–149°C |
| Tekanan statis 3051CD | 3.45–24.8 MPa; opsi P9 hingga 31.0 MPa |
| Tekanan benturan 3051T | 13 MPa rentang 3-6; 175 MPa rentang 7-10 |
Sambungan 3051C/3051T: 1/4-18 NPT, 1/2-14 NPT, atau ulir lain. Sisi tekanan tinggi 3051L: flensa ANSI/ASME 2/3/4 inci Class 150/300/600 atau DIN. Diafragma isolasi: 316L, Hastelloy C-276, Monel, tantalum; cairan pengisi oli silikon atau cairan inert; katup drain/vent 316, Hastelloy C, atau Monel; O-ring karet fluor/PTFE; casing aluminium berlapis poliuretan atau 316L.
Keluaran, pemasangan, dan pemilihan
Section titled “Keluaran, pemasangan, dan pemilihan”Kode A: 4-20 mA+HART; B: PROFIBUS-PA. Pilihan meliputi LCD, satu/dua remote transmitter dengan pemasangan langsung/kapiler/sistem las penuh, flensa tradisional atau remote, sambungan ulir, rangka, blok katup integral, perlindungan tegangan transien, perangkat lunak khusus, uji tekanan statis, pembersihan, grounding eksternal, sertifikat inspeksi/ketertelusuran, Ex ia IIC T4/T6, dan Ex d IIC T4/T6.

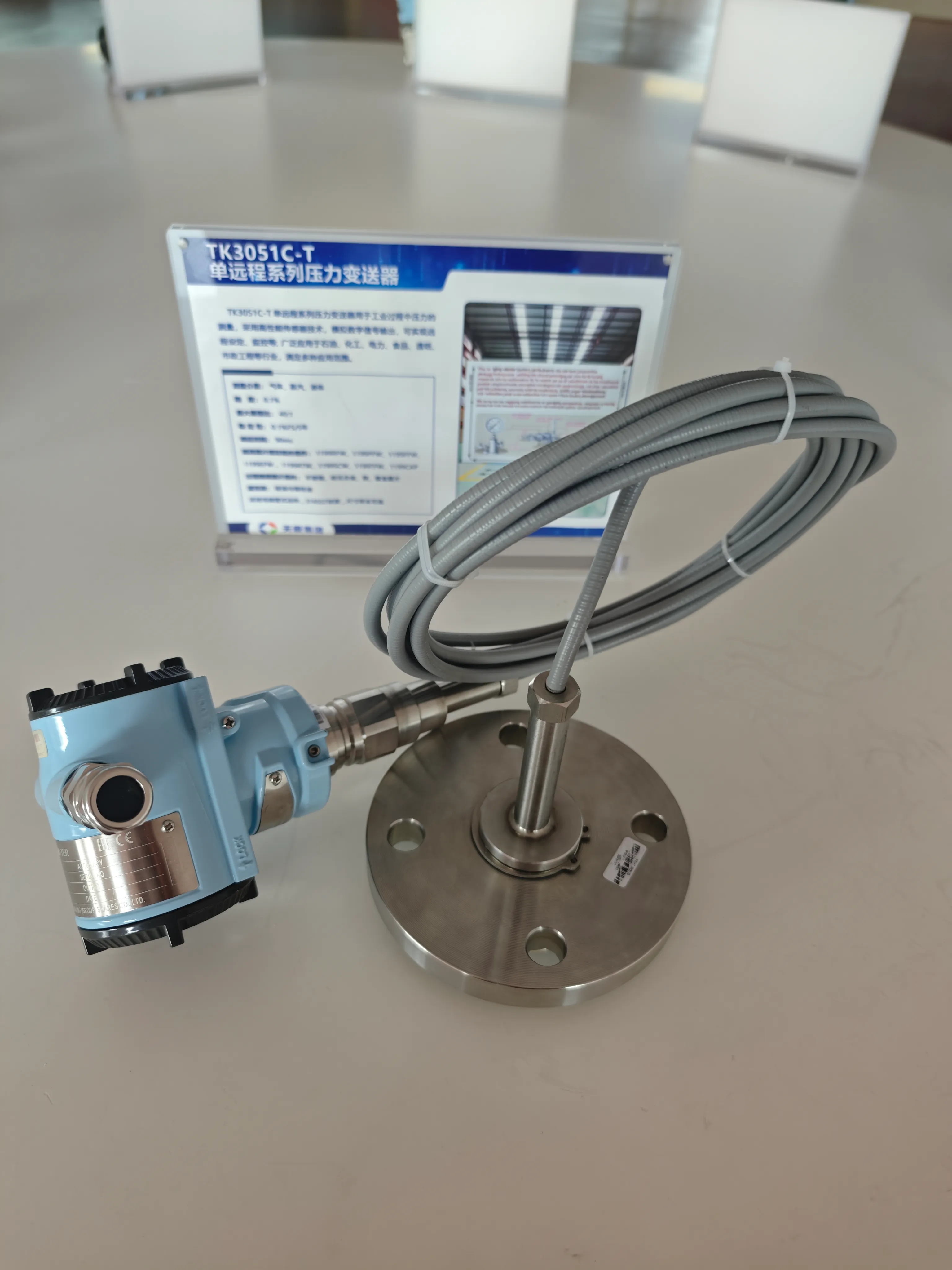

Pemasangan langsung, seal diafragma remote, flensa tradisional, rangka pipa 2 inci, rangka panel, atau flensa level 3051L. Konfirmasikan antarmuka, pipa/panel, dan panjang diafragma menonjol saat memilih struktur.
 |
 |
|---|
Informasi yang diperlukan untuk penawaran
Section titled “Informasi yang diperlukan untuk penawaran”- Jenis ukur, media/kondisi, rentang, tekanan kerja/statis/benturan, suhu, dan posisi pemasangan.
- Sambungan proses/flensa/dimensi pipa atau bejana serta panjang sisip/tonjolan.
- Material diafragma, cairan pengisi, O-ring, casing, keluaran/protokol/tampilan/remote/rangka.
- Klasifikasi area berbahaya, kelompok gas, kelas suhu, dan sertifikasi.
Produk terkait
Section titled “Produk terkait”- Seal diafragma remote, flensa level 3051L, blok katup, katup drain/vent, baut, rangka pipa/panel, LCD, sambungan proses, dan grounding eksternal.
