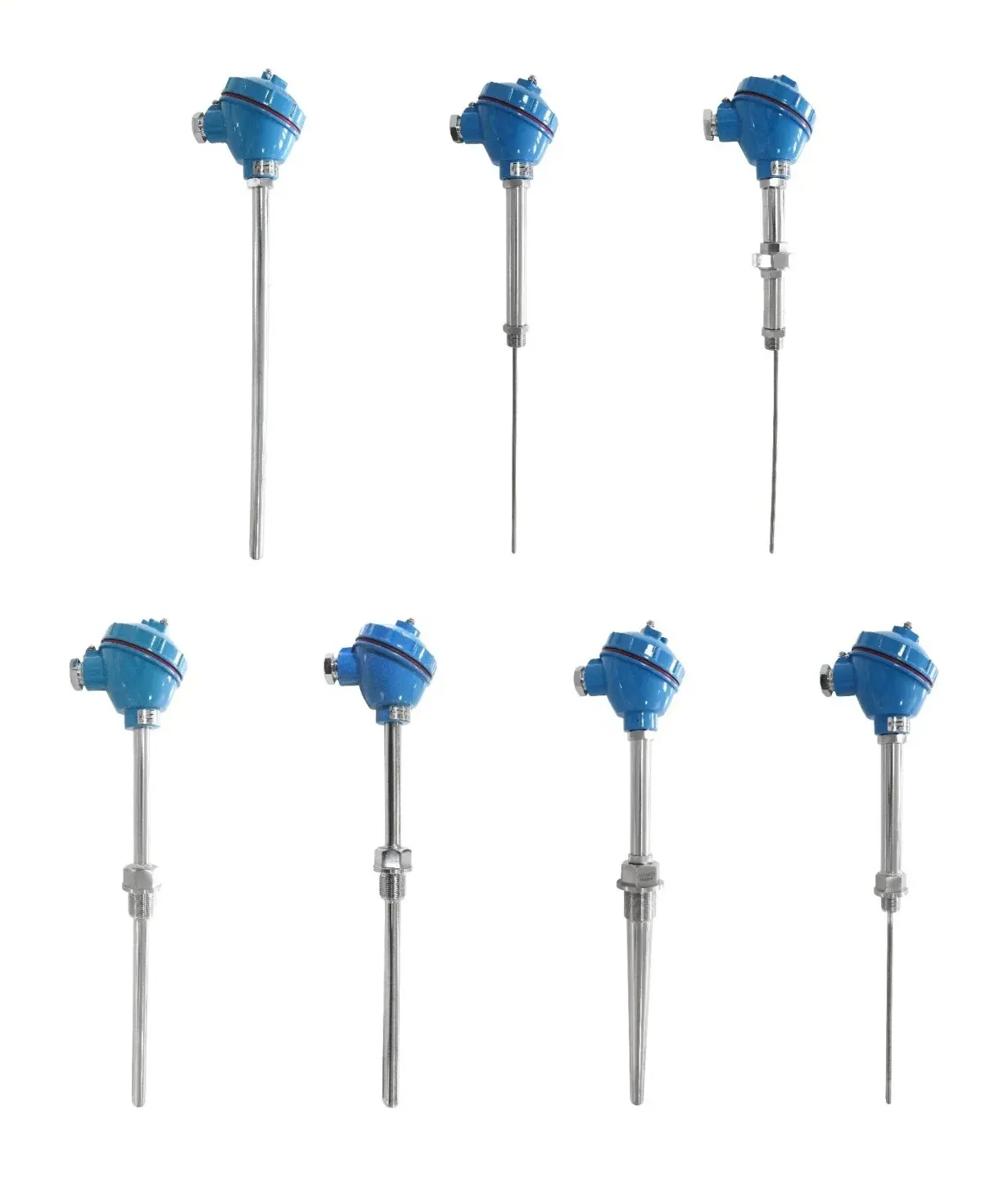

Sensor RTD rakitan umumnya digunakan bersama perangkat indikator, perekam, dan komputer elektronik. Produk ini mengukur langsung suhu cairan, uap, gas, serta permukaan padat dalam proses produksi pada rentang -200 hingga 500°C. Suhu ditentukan melalui perubahan resistansi listrik material; instrumen menampilkan suhu yang sesuai dengan nilai resistansi tersebut.
- Pengukuran suhu cairan, uap, dan gas dalam proses produksi.
- Pengukuran suhu permukaan padat.
- Sistem pengukuran suhu dengan perangkat indikator, perekam, atau komputer elektronik.
- Konstruksi sederhana dan mudah diganti.
- Elemen pengukur suhu berpegas dengan ketahanan getaran yang baik.
- Rentang ukur luas.
- Kekuatan mekanis tinggi dan ketahanan tekanan yang baik.
- Tingkat perlindungan kotak sambungan: IP65 dan IP66.
- Tersedia tanpa dudukan tetap, ulir tetap, flensa yang dapat disetel, flensa tetap, sambungan pipa fleksibel, kerucut ulir tetap, sambungan pipa lurus, sambungan pipa ulir tetap, dan sambungan pipa ulir yang dapat disetel.
- Tersedia pemasangan pada pipa vertikal, pipa miring, dan flensa.
- Tersedia elemen resistansi satu atau dua buah.
| Item |
Parameter |
| Standar yang berlaku |
IEC60751, GB/T30121 |
| Suhu lingkungan |
15 hingga 35°C |
| Kelembapan relatif |
Maksimum 80% |
| Tegangan uji |
DC 10 hingga 100 V |
| Resistansi isolasi antara elektroda dan selubung luar |
≥100 MΩ |
| Model |
Kalibrasi |
Rentang pengukuran suhu |
Kelas akurasi |
Deviasi yang diizinkan |
| WZP |
Pt100 |
-200 hingga 500°C |
Kelas A |
±(0.15+0.002｜t｜) |
| WZP |
Pt100 |
-200 hingga 500°C |
Kelas B |
±(0.30+0.005｜t｜) |
| WZC |
Cu50, Cu100 |
-50 hingga 100°C |
/ |
±(0.30+0.006｜t｜) |
| Item |
Opsi |
| Elemen pengukur suhu |
Pt100, Cu50/Cu100 |
| Diameter tabung pelindung |
Φ16, Φ12 mm |
| Kotak sambungan |
Tahan air |
| Bentuk pemasangan tambahan |
Cincin (G) |
- WZP-130, termasuk konstruksi tabung pelindung nonlogam
- WZP-230, WZP-330, WZP-430, WZP-630
- WZP-53, WZP-73, WZP-83, WZP-93
- Kalibrasi, kelas akurasi, serta kebutuhan elemen tunggal atau ganda.
- Media terukur, rentang suhu kerja, tekanan, dan kondisi getaran di lokasi.
- Metode pemasangan, material/diameter tabung pelindung, panjang keseluruhan L, dan kedalaman sisip I.
- Kebutuhan pemasangan vertikal, miring, atau dengan flensa serta dimensi koneksi.
- Kebutuhan perangkat tambahan berbentuk cincin atau konektor lurus.
- Perangkat indikator, perekam, dan komputer elektronik: sensor RTD rakitan umumnya digunakan bersama perangkat tersebut.
- Konektor lurus: konektor lurus seri TH48 dan TH49 tersedia untuk pemasangan pada pipa.
