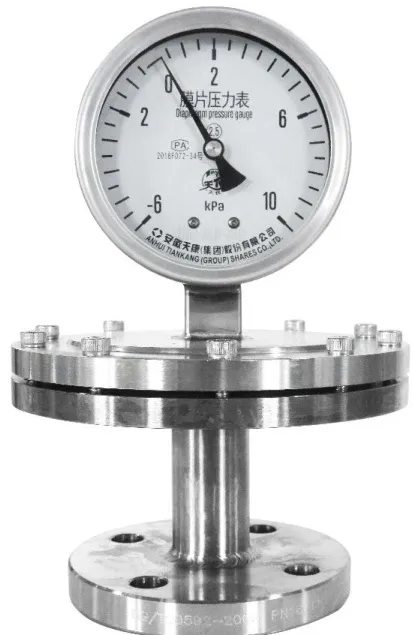

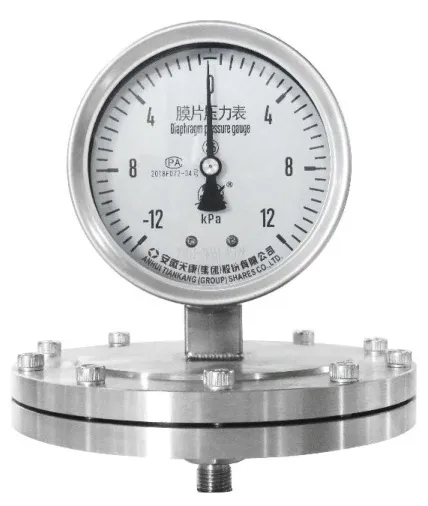

Pengukur Tekanan Membran Seri YP
Ikhtisar produk
Section titled “Ikhtisar produk”Pengukur Tekanan Membran Seri YP sesuai untuk mengukur tekanan positif atau negatif rendah media fluida dengan tingkat korosivitas tertentu; media tidak boleh memadat atau mengkristal. Sistem ukur mencakup konektor, flensa, diafragma, mekanisme transmisi, perangkat penunjuk, dan casing.
 |
 |
|---|
Aplikasi dan keunggulan
Section titled “Aplikasi dan keunggulan”- Pengukuran tekanan positif rendah dan tekanan negatif.
- Media fluida korosif tertentu yang tidak memadat serta tidak mengkristal.
- Struktur diafragma peka untuk tekanan rendah dan struktur anti-percik bersegel.
- Diafragma 316, 316L, paduan H.C, Ta, PFA, atau PTFE; sambungan 304, 316, atau berlapis PTFE.
- Casing 304 atau 316 dan perlindungan IP55, IP65, atau IP66.
Prinsip kerja
Section titled “Prinsip kerja”Tekanan media menyebabkan diafragma mengalami deformasi elastis dan perpindahan sebanding dengan tekanan. Mekanisme transmisi memperbesar perpindahan melalui batang penghubung, lalu perangkat penunjuk menampilkan tekanan terukur.
Spesifikasi dan pemilihan model
Section titled “Spesifikasi dan pemilihan model”| Item | Spesifikasi |
|---|---|
| Diameter indikasi | Φ100, Φ150 |
| Akurasi | 1.6, 2.5 |
| Rentang ukur | Rentang tekanan positif rendah dan negatif dalam kPa |
| Material diafragma | 316, 316L, H.C, Ta, PFA, PTFE |
| Material sambungan | 304, 316, berlapis PTFE |
| Material casing | 304, 316 |
| Sambungan | Ulir M20×1.5; flensa sesuai standar; sambungan khusus perlu konfirmasi |
Fungsi tahan getaran: tanpa kode atau N; sambungan M20×1.5, flensa, atau lainnya. Material diafragma dapat dipilih 316LSS, paduan H.C, Ta, Ti, Monel, 316 berlapis PTFE, atau lainnya. Cairan pengisi casing: oli silikon, oli silikon viskositas tinggi, atau gliserin. Aksesori: peredam, heat sink, pelindung tekanan lebih, pipa subcooling, atau lainnya.
Informasi yang diperlukan untuk permintaan penawaran
Section titled “Informasi yang diperlukan untuk permintaan penawaran”- Rentang tekanan positif/negatif dalam kPa.
- Media, tingkat korosi, dan kondisi kristalisasi atau pemadatan.
- Material diafragma, sambungan, casing, standar flensa, akurasi, diameter dial, dan perlindungan.
- Kebutuhan tahan getaran, cairan pengisi, serta aksesori.
