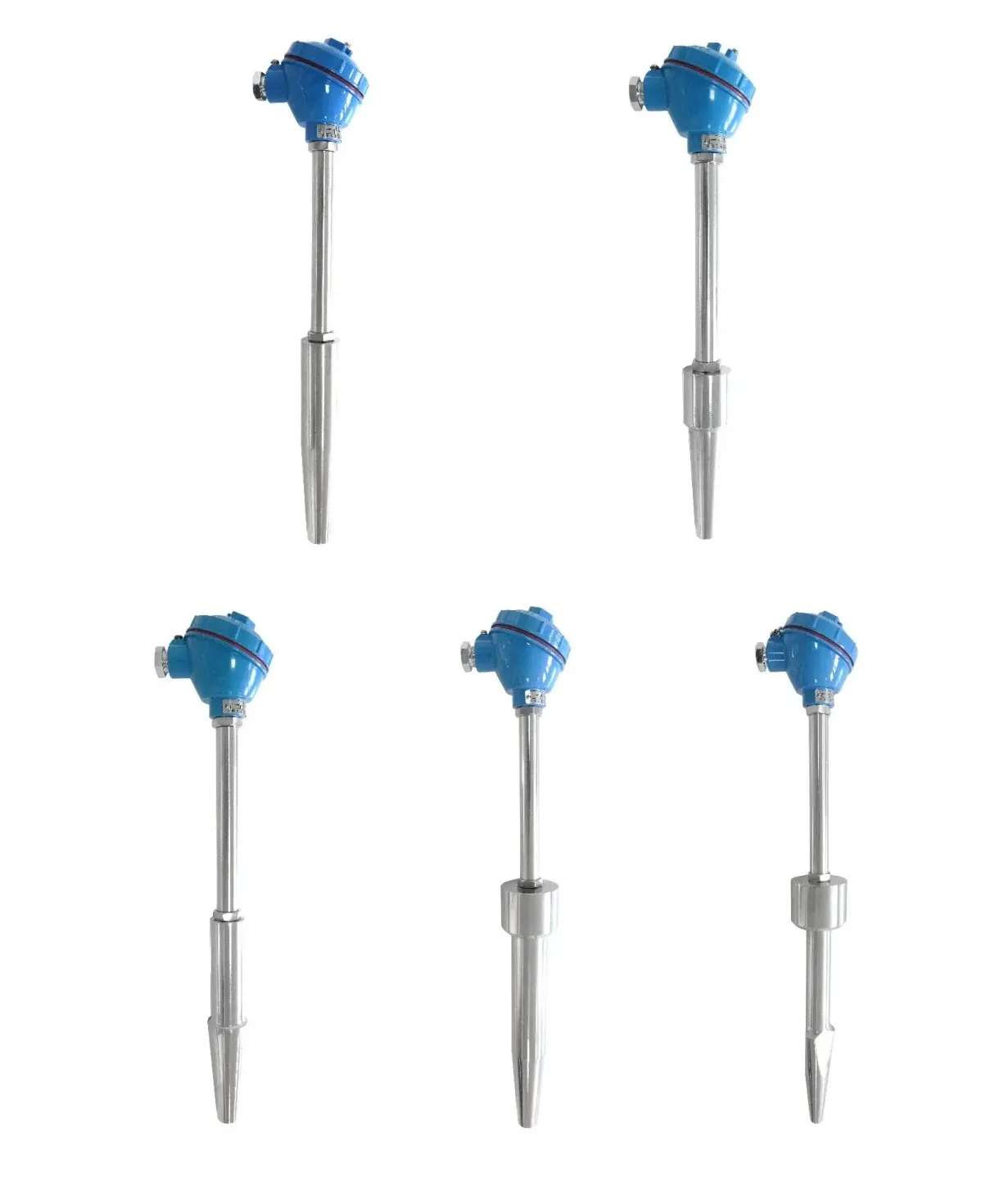

Termokopel dan Sensor RTD Tipe Shrink-on
Ikhtisar produk
Section titled “Ikhtisar produk”Termokopel dan sensor RTD tipe shrink-on dirancang untuk pengukuran suhu pada pembangkit listrik, termasuk unit pembangkit 300 MW, 600 MW, dan 1000 MW beserta peralatan bantunya. Produk ini dapat mengukur langsung suhu cairan, uap, gas, dan permukaan padat. Rentang suhu yang berlaku untuk termokopel dan sensor RTD adalah -200 hingga 800°C.
Aplikasi
Section titled “Aplikasi”- Unit pembangkit 300 MW, 600 MW, dan 1000 MW serta peralatan bantunya.
- Pengukuran suhu cairan, uap, dan gas.
- Pengukuran suhu permukaan padat.
Keunggulan produk
Section titled “Keunggulan produk”- Dirancang untuk aplikasi pengukuran suhu pada unit pembangkit dan peralatan bantunya.
- Tersedia termokopel tipe K dan N, atau sensor RTD Pt100, Cu50, dan Cu100.
- Tersedia beberapa model struktur utama yang dapat dipilih sesuai struktur pemasangan di lokasi.
- Persyaratan resistansi isolasi ditetapkan untuk termokopel dan sensor RTD pada kondisi suhu lingkungan, kelembapan, dan tegangan uji tertentu.
Metode pemasangan
Section titled “Metode pemasangan”Gambar struktur dan diagram pemasangan tersedia untuk model utama. Saat pemilihan, konfirmasikan model utama yang sesuai dan dimensi pemasangan berdasarkan perpipaan di lokasi, selubung pemasangan, dan struktur titik ukur.
Spesifikasi utama
Section titled “Spesifikasi utama”Rentang suhu yang berlaku
Section titled “Rentang suhu yang berlaku”| Item | Parameter |
|---|---|
| Rentang suhu yang berlaku untuk termokopel dan sensor RTD | -200 hingga 800°C |
Toleransi termokopel
Section titled “Toleransi termokopel”| Kalibrasi | Kelas akurasi | Rentang suhu | Deviasi yang diizinkan |
|---|---|---|---|
| WRN / K | Kelas I | -40 hingga 375°C | ±1.5°C |
| WRN / K | Kelas I | 375 hingga 1000°C | ±0.004|t| |
| WRN / K | Kelas II | -40 hingga 333°C | ±2.5°C |
| WRN / K | Kelas II | 333 hingga 1200°C | ±0.0075|t| |
| WRM / N | Kelas I | -40 hingga 375°C | ±1.5°C |
| WRM / N | Kelas I | 375 hingga 800°C | ±0.004|t| |
| WRM / N | Kelas II | -40 hingga 333°C | ±2.5°C |
| WRM / N | Kelas II | 333 hingga 900°C | ±0.0075|t| |
Catatan: t adalah nilai absolut suhu terukur.
Spesifikasi sensor RTD
Section titled “Spesifikasi sensor RTD”| Model | Kalibrasi | Rentang suhu | Kelas akurasi | Deviasi yang diizinkan |
|---|---|---|---|---|
| WZP | Pt100 | -200 hingga +500°C | Kelas A | ±(0.15+0.002|t|)°C |
| WZP | Pt100 | -200 hingga +500°C | Kelas B | ±(0.30+0.005|t|)°C |
| WZC | Cu50 / Cu100 | -50 hingga +100°C | - | ±(0.30+0.006|t|)°C |
Catatan: t adalah nilai absolut suhu terukur.
Resistansi isolasi
Section titled “Resistansi isolasi”| Jenis produk | Kondisi lingkungan | Kondisi uji | Resistansi isolasi |
|---|---|---|---|
| Termokopel | Suhu lingkungan (20±15)°C; kelembapan relatif ≤80% | DC (500±50)V | ≥1000MΩ |
| Sensor RTD | Suhu lingkungan 15 hingga 35°C; kelembapan relatif ≤80% | DC 10 hingga 100V | ≥100MΩ |
Model utama
Section titled “Model utama”| Model utama |
|---|
| WRN-01A |
| WRN-01B |
| WRN-12 |
| WRN-12G |
| WRN-13A |
| WRN-13B |
| WRN-14 |
| WRN-15 |
Informasi pemilihan dan permintaan penawaran
Section titled “Informasi pemilihan dan permintaan penawaran”- Kapasitas unit pembangkit dan nama peralatan bantu yang digunakan.
- Media atau objek terukur: cairan, uap, gas, atau permukaan padat.
- Rentang ukur dan suhu operasi normal.
- Elemen sensor yang dibutuhkan: termokopel K atau N, atau sensor RTD Pt100, Cu50, atau Cu100.
- Kelas akurasi yang dibutuhkan.
- Struktur pemasangan di lokasi dan kesesuaian selubung pemasangan serta koneksi pipa.
- Model utama dan dimensi pemasangan yang dibutuhkan.
