Sensor Suhu Permukaan RTD dan Termokopel
Ikhtisar produk
Section titled “Ikhtisar produk”Sensor suhu permukaan RTD dan termokopel digunakan untuk pengukuran suhu pada permukaan tetap. Aplikasi umum mencakup bantalan dorong turbin, pipa air generator berpendingin air internal ganda, serta pengukuran suhu bantalan pada unit besar, kipas, kompresor udara, dan mesin umum lainnya.

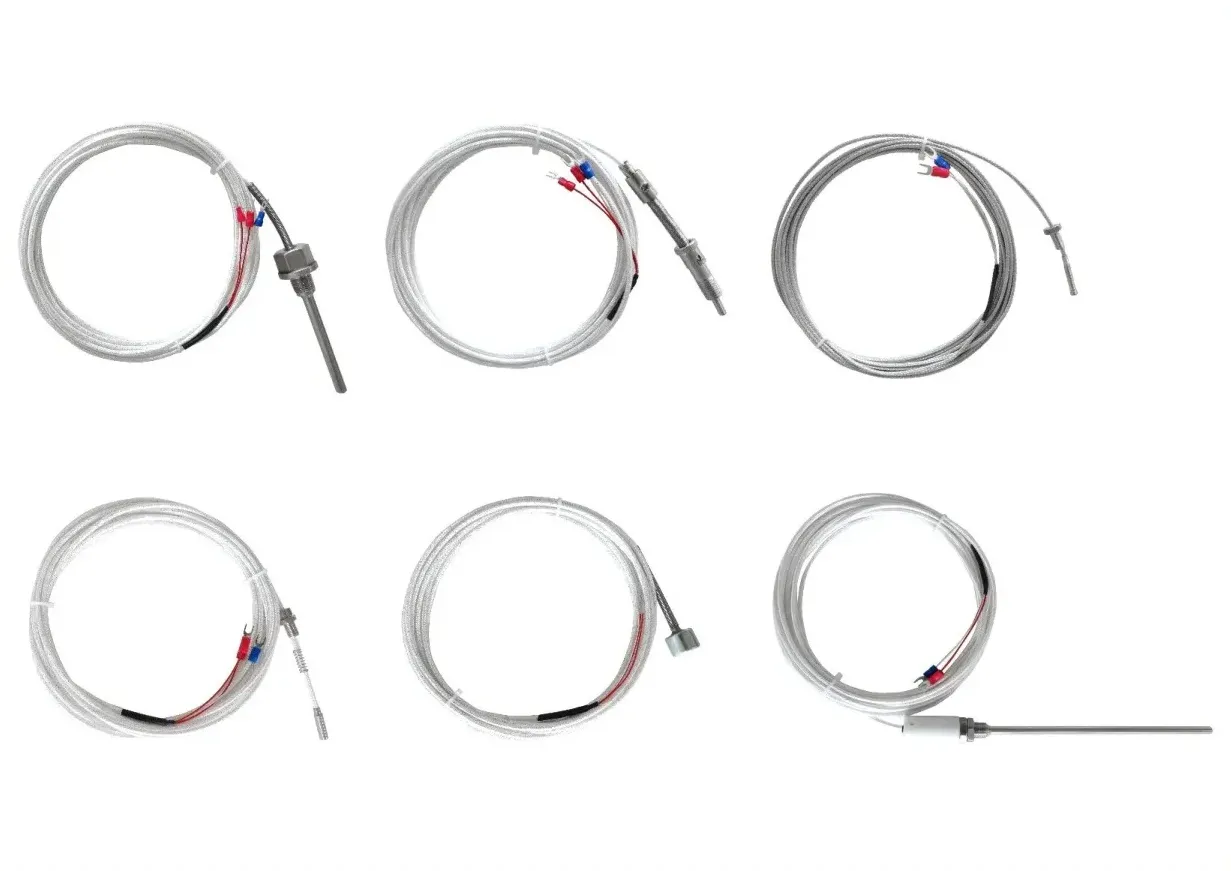

Produk dapat menggunakan elemen RTD atau termokopel dan tersedia dalam bentuk sekrup, berpegas, pengukur suhu permukaan, probe, serta magnetik untuk berbagai titik ukur dan kondisi pemasangan permukaan tetap.
Aplikasi
Section titled “Aplikasi”- Pengukuran suhu bantalan dorong turbin.
- Pengukuran suhu pipa air generator berpendingin air internal ganda.
- Pengukuran suhu bantalan pada unit besar.
- Pengukuran suhu bantalan pada mesin umum seperti kipas dan kompresor udara.
- Pengukuran suhu permukaan tetap lainnya.
Keunggulan produk
Section titled “Keunggulan produk”- Dirancang untuk pengukuran suhu permukaan tetap seperti bantalan dorong, pipa air, dan bantalan.
- Pilihan elemen jelas: RTD tersedia dalam Pt100, Cu50, dan Pt1000; termokopel tersedia dalam kalibrasi K, E, dan J.
- Kelas akurasi tersedia: Kelas A, Kelas B / Kelas I, dan Kelas II.
- Beragam konstruksi: sekrup, berpegas, pengukur suhu permukaan, probe, dan magnetik.
- Pilihan ulir: M6x1, M8x1, M10x1.5, dan M12x1.5.
Metode pemasangan
Section titled “Metode pemasangan”Sesuai diagram struktur, tersedia bentuk pemasangan berikut:
- Termokopel/RTD sekrup.
- RTD platinum/termokopel berpegas.
- RTD platinum/termokopel tetap berpegas.
- RTD platinum pengukur suhu permukaan.
- Termokopel/RTD tipe probe.
- RTD magnetik.
Struktur spesifik harus disesuaikan dengan permukaan terukur, lubang pemasangan, atau ukuran ulir.
Spesifikasi utama
Section titled “Spesifikasi utama”| Parameter | Nilai |
|---|---|
| Kalibrasi RTD | Pt100, Cu50, Pt1000 |
| Kalibrasi termokopel | K, E, J |
| Akurasi | Kelas A, Kelas B / Kelas I, Kelas II |
| Ulir | M6x1, M8x1, M10x1.5, M12x1.5 |
Struktur dan model utama
Section titled “Struktur dan model utama”| Nama struktur | Model |
|---|---|
| Diagram struktur permukaan | WZPM-020, WZPM-020A, WZPM-020B, WZPM-020C, WZPM-001, WZPM-020DZ |
| Termokopel/RTD sekrup | WZPM-020D, WRNM-020D |
| RTD platinum/termokopel berpegas | WZPT-01, WRNT-01 |
| RTD platinum pengukur suhu permukaan | WZPM-201 |
| RTD platinum/termokopel tetap berpegas | WRN-01 |
| Termokopel/RTD tipe probe | WRN-018 |
| RTD magnetik | WZP-020C |
Informasi permintaan penawaran
Section titled “Informasi permintaan penawaran”Untuk pemilihan produk dan penawaran, harap berikan:
- Lokasi pengukuran, misalnya bantalan dorong, pipa air, bantalan, atau permukaan tetap lain.
- Kondisi pemasangan di lokasi ukur: ketersediaan lubang pemasangan, spesifikasi ulir, atau posisi pemasangan magnetik.
- Elemen pengukur yang dibutuhkan: Pt100, Cu50, Pt1000, atau kalibrasi K, E, J.
- Kelas akurasi yang dibutuhkan.
- Struktur yang dibutuhkan: sekrup, berpegas, tetap berpegas, pengukur suhu permukaan, probe, atau magnetik.
- Untuk pemasangan berulir, spesifikasi ulir.
- Model target, bila tersedia.
