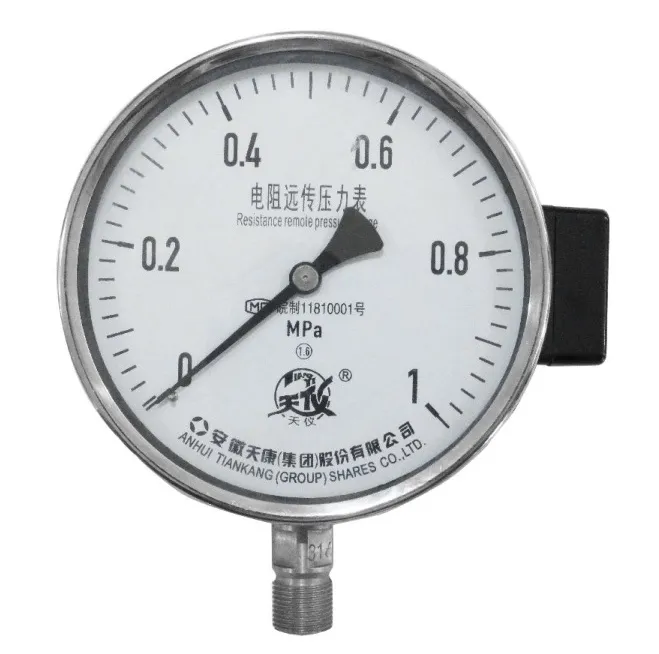

Pengukur Tekanan Transmisi Jarak Jauh Seri YTZ
Ikhtisar produk
Section titled “Ikhtisar produk”Pengukur Tekanan Transmisi Jarak Jauh Seri YTZ adalah pengukur tekanan transmisi jarak jauh berbasis resistansi. Instrumen menunjukkan tekanan di lokasi dan mengubah perubahan tekanan menjadi sinyal resistansi untuk instrumen sekunder jarak jauh.
Produk ini sesuai untuk mengukur cairan, uap, gas, dan media lain yang tidak mengkorosi tembaga atau paduan tembaga.
Aplikasi
Section titled “Aplikasi”- Indikasi tekanan lokal dengan transmisi sinyal jarak jauh.
- Pemantauan terpusat dan kontrol jarak jauh.
- Cairan, uap, serta gas yang tidak korosif terhadap tembaga dan paduannya.
- Dipasangkan dengan instrumen tampilan digital tekanan atau instrumen tampilan/kontrol tekanan.
Keunggulan produk
Section titled “Keunggulan produk”- Indikasi jarum di lokasi serta keluaran sinyal resistansi jarak jauh.
- Struktur pemancar resistansi slidewire.
- Sesuai untuk model YTZ-100 dan YTZ-150.
- Pilihan material baja karbon+tembaga atau baja tahan karat+baja tahan karat.
- Beragam sambungan proses dan aksesori opsional.
Prinsip kerja produk
Section titled “Prinsip kerja produk”Pengukur terdiri atas pengukur tekanan tabung Bourdon biasa dan pemancar resistansi slidewire. Ketika tekanan terukur berubah, ujung tabung Bourdon bergeser. Pergeseran ini menggerakkan mekanisme serta jarum dan juga memindahkan sikat slidewire, sehingga perubahan tekanan dikonversi menjadi perubahan resistansi untuk tampilan sekunder.
Spesifikasi teknis
Section titled “Spesifikasi teknis”| Item | Spesifikasi |
|---|---|
| Nilai resistansi awal pemancar | 3-20Ω |
| Nilai resistansi skala penuh pemancar | 340-400Ω |
| Tegangan eksternal pada terminal pemancar | ≤6 V |
| Model | YTZ-100, YTZ-150 |
| Rentang ukur | Rentang vakum, gabungan, dan tekanan positif dari -0.1 MPa hingga 0-1000 MPa |
| Kelas akurasi | 1.0, 1.6, 2.5 |
| Lingkungan operasi | -40-70°C, kelembapan relatif tidak lebih dari 85% |
| Dampak suhu | Kesalahan tambahan tidak melebihi 0.4% per 10°C ketika suhu menyimpang dari 20±5°C |
Pemilihan model
Section titled “Pemilihan model”| Item pemilihan | Pilihan |
|---|---|
| Material casing dan komponen | Baja karbon+tembaga tanpa kode; baja tahan karat+baja tahan karat dengan kode B |
| Diameter dial | Φ100, Φ150 |
| Sambungan proses | M20×1.5, G1/2, 1/2 NPT, atau lainnya |
| Kelas akurasi | 1.6 atau lainnya |
| Aksesori tersedia | Tanpa aksesori, peredam, heat sink, pelindung tekanan lebih, pipa subcooling, atau lainnya |
Informasi yang diperlukan untuk permintaan penawaran
Section titled “Informasi yang diperlukan untuk permintaan penawaran”- Model, diameter dial, dan rentang tekanan yang diperlukan.
- Kelas akurasi serta sambungan proses.
- Kombinasi material casing dan komponen.
- Instrumen tampilan atau kontrol sekunder pasangan.
- Aksesori yang diperlukan serta lingkungan pemasangan.
