Pengukur Tekanan Umum Seri Y

Ikhtisar produk

Pengukur Tekanan Umum Seri Y adalah pengukur tekanan mekanis berjarum untuk indikasi tekanan di lokasi. Produk ini sesuai untuk cairan atau gas yang tidak eksplosif, tidak mengkristal, tidak memadat, dan tidak korosif terhadap paduan tembaga.

Berbagai diameter dial dan struktur pemasangan tersedia, termasuk pemasangan bawah, belakang, dan konfigurasi flensa. Produk ini umum digunakan untuk indikasi tekanan industri yang sederhana, andal, serta mudah dibaca langsung.

Aplikasi

• Pengukuran tekanan cairan atau gas tidak eksplosif.
• Indikasi tekanan media yang tidak mengkristal atau memadat.
• Pengukuran umum pada media yang tidak korosif terhadap bagian paduan tembaga yang bersentuhan dengan media.
• Indikasi tekanan lokal pada pipa, peralatan, dan sistem bantu.
• Pemasangan bawah, belakang, atau panel/flensa.

Keunggulan produk

• Indikasi tekanan langsung dengan jarum dan dial.
• Elemen peka berupa tabung Bourdon.
• Diameter dial 60 hingga 250 mm.
• Pilihan pemasangan bawah, belakang, dan flensa depan atau belakang.
• Rentang vakum, gabungan, serta tekanan positif yang luas.
• Aksesori pilihan: peredam, heat sink, pelindung tekanan lebih, dan pipa subcooling.

Prinsip kerja produk

Sistem ukur terdiri atas sambungan, tabung Bourdon, dan mekanisme transmisi. Tabung Bourdon berbentuk lingkaran dengan penampang elips. Saat media memasuki tabung, tekanan membuat penampangnya cenderung membulat; deformasi tersebut diteruskan oleh mekanisme dan ditunjukkan jarum. Tabung Bourdon tipe C digunakan hingga 10 MPa; tekanan lebih tinggi memakai tabung multi-lilitan atau spiral pada bidang yang sama.

Spesifikasi teknis

Rentang ukur dan akurasi

Model	Rentang ukur (MPa)	Kelas akurasi
Y-60	-0.1-0, -0.1-0.06, -0.1-0.15, -0.1-0.3, -0.1-0.5, -0.1-0.9, -0.1-1.5, -0.1-2.4, -0.1-3.9, -0.1-5.9, 0-0.6, 0-1, 0-1.6, 0-2.5, 0-4, 0-6, 0-10, 0-16, 0-25, 0-40, 0-60	1.6, 2.5, 4.0
Y-100, Y-100Z, Y-100ZT, Y-150, Y-150Z, Y-150ZT, Y-200, Y-250	Rentang di atas ditambah 0-100, 0-160, 0-250, 0-400, 0-600, 0-1000	1.0, 1.6, 2.5, 4.0

Tingkat perlindungan dan dimensi

Item	Spesifikasi
Tingkat perlindungan	IP55
Diameter nominal casing D (mm)	40, 60, 100, 150, 200, 250
Diameter lingkar baut d0 (mm)	50, 72, 118, 165, 215, 272
Diameter lubang baut casing d1 (mm)	4, 5, 6, 6, 6, 7

Pemilihan model

Diameter dial	Kode
Φ60, Φ100, Φ150, Φ200, Φ250	60, 100, 150, 200, 250

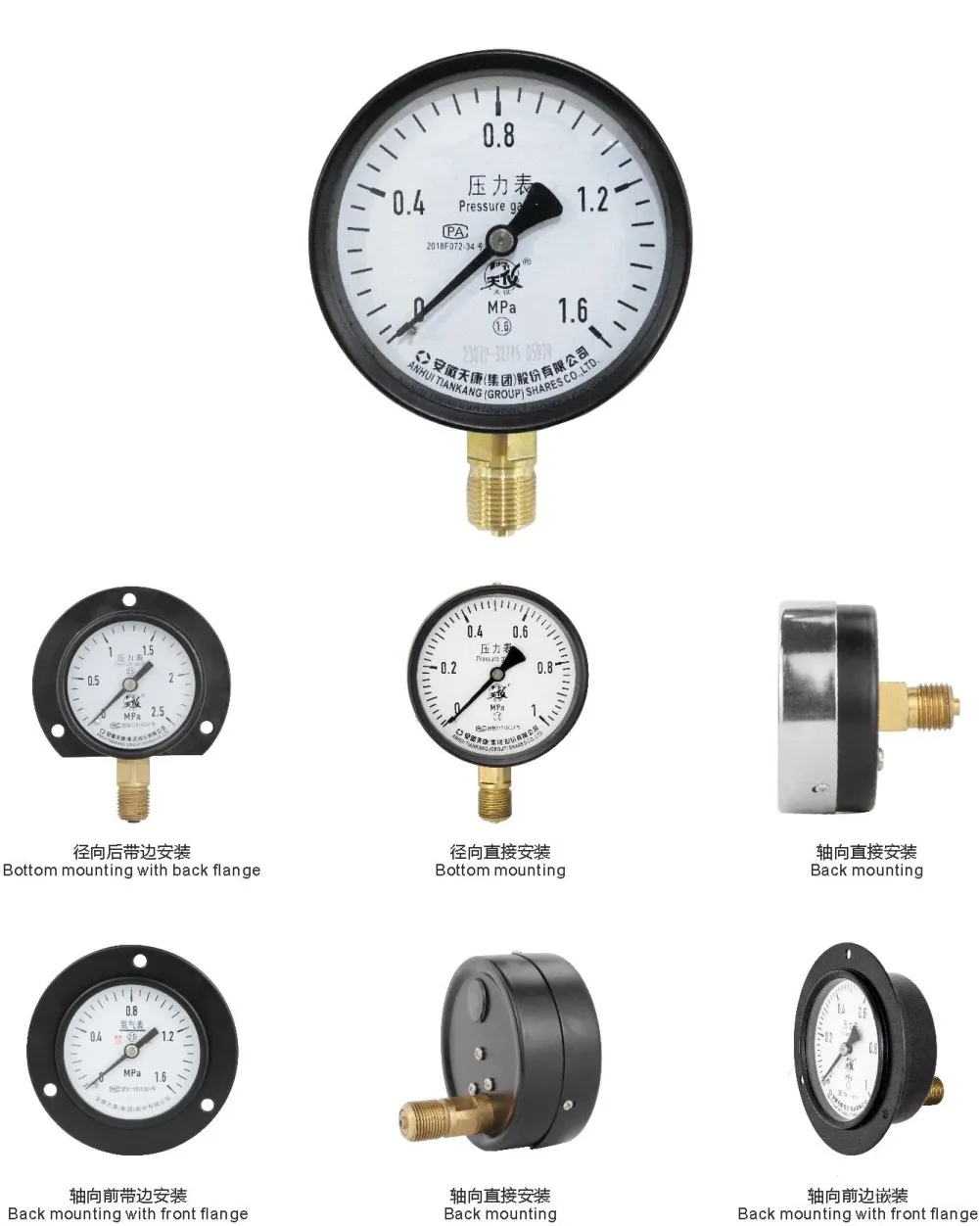

Metode pemasangan	Kode
Radial langsung	-
Radial, flensa belakang / depan	T / Q
Aksial langsung	Z
Aksial, flensa belakang / depan	ZT / ZQ

Sambungan proses tersedia sebagai M14×1.5, M20×1.5, G1/2, 1/2 NPT, atau sambungan lain yang dinyatakan dalam teks. Kelas akurasi 1.0, 1.6, 2.5, dan 4.0 tersedia. Kode aksesori: peredam ZN, heat sink SR, pelindung tekanan lebih OP, pipa subcooling SP.

Model utama

• Y-60, Y-100, Y-100Z, Y-100ZT, Y-150, Y-150Z, Y-150ZT, Y-200, dan Y-250.

Informasi yang diperlukan untuk permintaan penawaran

• Model, diameter dial, dan metode pemasangan.
• Rentang ukur serta kelas akurasi.
• Ukuran sambungan proses dan standar ulir.
• Media serta kondisi korosi terhadap paduan tembaga.
• Kondisi eksplosif, kristalisasi, atau pemadatan media.
• Aksesori yang diperlukan dan posisi pemasangan.
