Termometer Bimetal

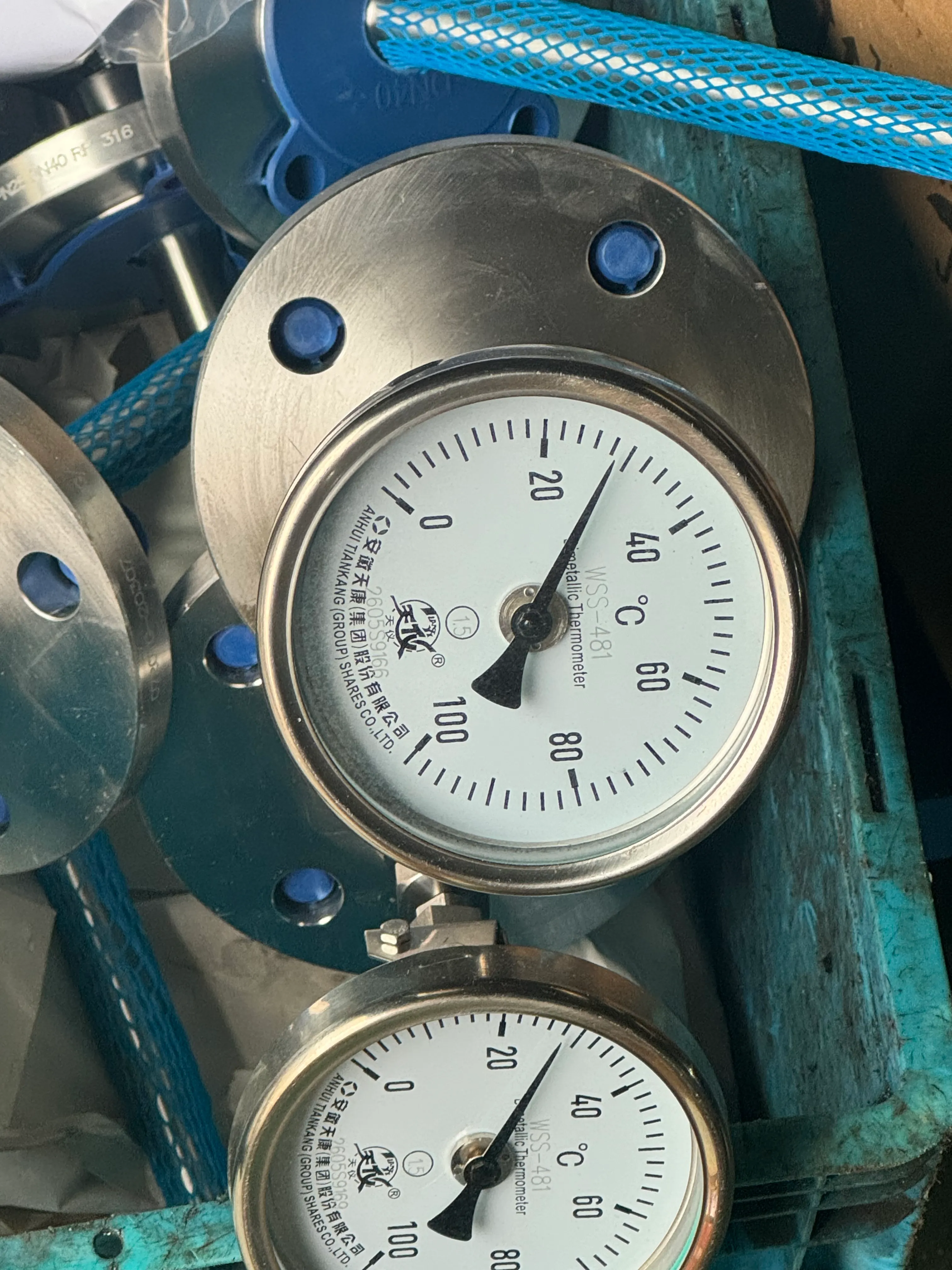

Ikhtisar produk
Section titled “Ikhtisar produk”Termometer bimetal adalah instrumen pengukuran di lokasi untuk suhu rendah dan menengah. Produk ini mengukur langsung suhu cairan, uap, dan gas dalam proses produksi pada rentang -80 hingga +500°C. Elemen sensornya berupa strip bimetal berbentuk spiral; saat dipanaskan, strip tersebut memuai dan menggerakkan jarum untuk menunjukkan suhu yang sesuai.
Aplikasi
Section titled “Aplikasi”- Pengukuran suhu cairan, uap, dan gas dalam proses produksi.
- Aplikasi suhu rendah dan menengah yang memerlukan indikasi suhu lokal.
- Aplikasi yang memerlukan kontrol suhu, alarm, atau transmisi jarak jauh dengan konstruksi yang sesuai.
Keunggulan produk
Section titled “Keunggulan produk”- Indikasi suhu lokal yang mudah dibaca langsung.
- Tersedia tipe kontak listrik untuk kontrol dan alarm otomatis.
- Tersedia konstruksi terpadu termokopel atau RTD untuk pengukuran lapangan dan transmisi jarak jauh.
- Beragam bentuk konstruksi untuk berbagai kebutuhan pemasangan.
- Pengoperasian aman dan andal dengan masa pakai panjang.
Metode pemasangan
Section titled “Metode pemasangan”- Tersedia orientasi aksial, radial, 135°, dan universal.
- Tersedia tanpa dudukan tetap, ulir luar bergerak, ulir dalam bergerak, ulir tetap, flensa tetap, ulir ferrule, dan flensa ferrule.
- Bentuk ujung ukur tersedia dalam tipe terintegrasi atau tipe inti yang dapat ditarik.
Spesifikasi utama
Section titled “Spesifikasi utama”Parameter umum
Section titled “Parameter umum”| Item | Parameter |
|---|---|
| Standar yang berlaku | JB/T8803 |
| Diameter nominal dial | 60, 100, 150 mm |
| Kelas akurasi termometer bimetal | Kelas 1.0, Kelas 1.5 |
| Akurasi sensor RTD berpelindung (Pt100) | Kelas A: ±(0.15±0.002｜t｜); Kelas B: ±(0.30±0.005｜t｜) |
| Tingkat perlindungan | IP55, IP65, IP66 |
| Galat penyesuaian sudut | Maksimum 1.0% dari rentang |
| Galat balik | Tidak lebih besar dari nilai absolut batas galat dasar |
| Keterulangan | Tidak lebih besar dari 1/2 nilai absolut batas galat dasar |
Rentang pengukuran suhu dan akurasi
Section titled “Rentang pengukuran suhu dan akurasi”| Rentang pengukuran suhu yang tersedia | Akurasi |
|---|---|
| -80 hingga 40°C, -50 hingga 300°C, -50 hingga 200°C, -50 hingga 150°C, -50 hingga 100°C, -50 hingga 50°C, -40 hingga 80°C, -40 hingga 60°C, -30 hingga 150°C, -20 hingga 200°C, -20 hingga 150°C, -20 hingga 100°C, -20 hingga 80°C, -20 hingga 60°C, 0 hingga 50°C, 0 hingga 60°C, 0 hingga 80°C, 0 hingga 100°C, 0 hingga 120°C, 0 hingga 150°C, 0 hingga 200°C, 0 hingga 250°C, 0 hingga 300°C, 0 hingga 350°C, 0 hingga 400°C, 0 hingga 500°C, 0 hingga 600°C | Kelas 1.0, 1.5, 2.0 |
Waktu respons termal
Section titled “Waktu respons termal”| Spesifikasi tabung pelindung | Φ6×0.5 mm | Φ8×1 mm | Φ10×1 mm | Φ12×1.5 mm | Φ14×1.5 mm |
|---|---|---|---|---|---|
| Waktu respons termal | ≤40 s | ≤40 s | ≤40 s | ≤60 s | ≤90 s |
Parameter listrik untuk tipe kontak listrik
Section titled “Parameter listrik untuk tipe kontak listrik”| Item | Parameter |
|---|---|
| Daya nominal | 10 VA |
| Tegangan kerja | 220/380 V.A.C. |
| Arus maksimum yang diizinkan | 0.7 A |
Dimensi standar
Section titled “Dimensi standar”| Bentuk | Diameter dial A | C | Ulir pilihan dan E | L yang tersedia | d |
|---|---|---|---|---|---|
| Tipe aksial | Φ65, Φ105, Φ155 mm | 73 mm | M20×1.5, E=15; M27×2, E=20 | 75, 100, 150, 200, 300, 400, 500, 750, 1000 mm | Φ6, Φ8, Φ10 mm |
| Tipe radial | Φ65, Φ105, Φ155 mm | 110 mm | M20×1.5, E=15; M27×2, E=20 | 75, 100, 150, 200, 300, 400, 500, 750, 1000 mm | Φ6, Φ8, Φ10 mm |
| Tipe orientasi 135° | Φ105, Φ155 mm | 85 mm | M20×1.5, E=15; M27×2, E=20 | 75, 100, 150, 200, 300, 400, 500, 750, 1000 mm | Φ6, Φ8, Φ10 mm |
| Tipe universal | Φ105, Φ155 mm | 178 mm | M20×1.5, E=15; M27×2, E=20 | 75, 100, 150, 200, 300, 400, 500, 750, 1000 mm | Φ6, Φ8, Φ10 mm |
| Tipe transmisi jarak jauh | Φ105 mm | 200 mm | M20×1.5, E=15; M27×2, E=20 | 75, 100, 150, 200, 300, 400, 500, 750, 1000 mm | Φ6, Φ8, Φ10 mm |
| Tipe kontak listrik | Φ105 mm | 200 mm | M20×1.5, E=15; M27×2, E=20 | 75, 100, 150, 200, 300, 400, 500, 750, 1000 mm | Φ6, Φ8, Φ10 mm |
Model utama
Section titled “Model utama”- WSS-401
- WSS-411
- WSS-421
- WSS-481
- WSSP-481
- WSSX-481
Informasi yang diperlukan untuk permintaan penawaran
Section titled “Informasi yang diperlukan untuk permintaan penawaran”- Rentang suhu, kelas akurasi, dan diameter dial yang dibutuhkan.
- Orientasi, bentuk ujung ukur, dan metode pemasangan tetap.
- Spesifikasi tabung pelindung, panjang sisip L, serta dimensi koneksi ulir atau flensa.
- Kebutuhan kontrol/alarm kontak listrik, transmisi jarak jauh, atau konstruksi terpadu termokopel/RTD.
- Media terukur, suhu kerja, tekanan, dan tingkat perlindungan di lokasi yang dibutuhkan.
Produk terkait
Section titled “Produk terkait”- Termokopel atau RTD berpelindung: elemen ini dapat dipasang di dalam tabung pelindung termometer bimetal untuk pengukuran terpadu dan transmisi jarak jauh.
