Flow Meter Turbin Cairan Standar Seri TK5100
Ikhtisar produk
Section titled “Ikhtisar produk”Flow Meter Turbin Cairan Standar Seri TK5100 adalah flow meter tipe kecepatan untuk cairan bersih, viskositas rendah, dan tidak korosif. Saat cairan melewati sensor, rotor berputar; kecepatannya sebanding dengan laju alir dan diubah instrumen menjadi frekuensi pulse atau sinyal keluaran standar untuk aliran sesaat, total aliran, dan transmisi jarak jauh.

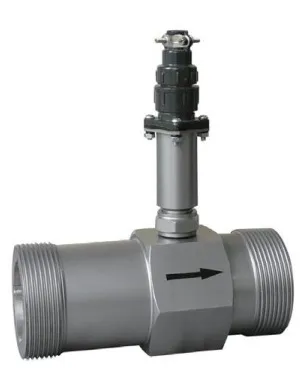

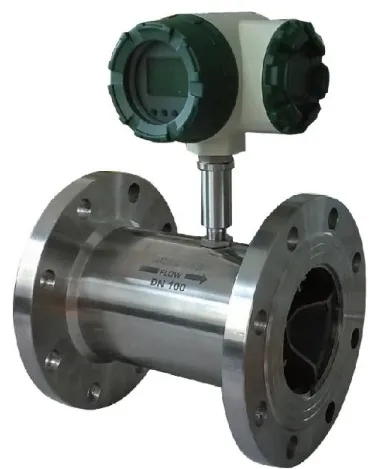

Seri ini tersedia dengan koneksi flensa, ulir, atau wafer, serta tampilan lokal, keluaran pulse, 4–20 mA, HART, dan komunikasi Modbus opsional.
 |
 |
|---|
Fitur produk
Section titled “Fitur produk”- Akurasi umumnya ±1%R atau ±0.5%R; versi akurasi tinggi hingga ±0.2%R.
- Keterulangan jangka pendek 0.05%–0.2% dan keluaran pulse untuk totalisasi serta koneksi komputer.
- Rasio rentang 10:1–20:1, struktur ringkas, ringan, dan mudah dirawat.
- Sesuai untuk tekanan tinggi karena bodi sensor tanpa bukaan.
- Dapat dibuat tipe insertion untuk pipa besar dengan kehilangan tekanan rendah.
Spesifikasi teknis
Section titled “Spesifikasi teknis”| Item | Spesifikasi |
|---|---|
| Media terukur | Cairan bersih, viskositas rendah, dan tidak sangat korosif |
| Standar berlaku | Sensor aliran turbin JB/T 9246-1999 |
| Regulasi verifikasi | Flow meter turbin JJG 1037-2008 |
| Diameter dan koneksi | Flensa DN15–DN200; ulir DN4–DN50; wafer DN4–DN200 |
| Material instrumen | Baja tahan karat 304, baja tahan karat 316(L), dan lainnya |
| Kelas akurasi | 1%, 0.5%, 0.2% |
| Keterulangan | 0.05%–0.2% |
| Rasio rentang | 10:1–20:1 |
| Sinyal keluaran | Pulse, 4–20 mA, HART, Modbus, dan lainnya |
| Catu daya | 24 VDC, baterai litium, 220 VAC, dan lainnya sesuai pemilihan |
Pemilihan dan pemasangan
Section titled “Pemilihan dan pemasangan”Katalog menyediakan rentang aliran DN4–DN200. Pemilihan akhir harus mempertimbangkan viskositas/densitas media, tekanan, suhu, dan kehilangan tekanan yang diizinkan. Sediakan pipa lurus yang cukup sebelum dan sesudah meter, serta hindari getaran kuat, aliran dua fase, dan pipa yang tidak terisi penuh.
Informasi yang diperlukan untuk permintaan penawaran
Section titled “Informasi yang diperlukan untuk permintaan penawaran”- Nama media, densitas, viskositas, dan sifat korosif.
- Laju alir normal, minimum, dan maksimum.
- Diameter pipa, jenis koneksi, dan tekanan nominal.
- Suhu media, suhu lingkungan, dan posisi pemasangan.
- Sinyal keluaran, catu daya, proteksi ledakan, dan tingkat perlindungan yang dibutuhkan.
Unduhan produk
Section titled “Unduhan produk”Lihat katalog PDF produk ini atau kembali ke halaman unduhan flow meter.
