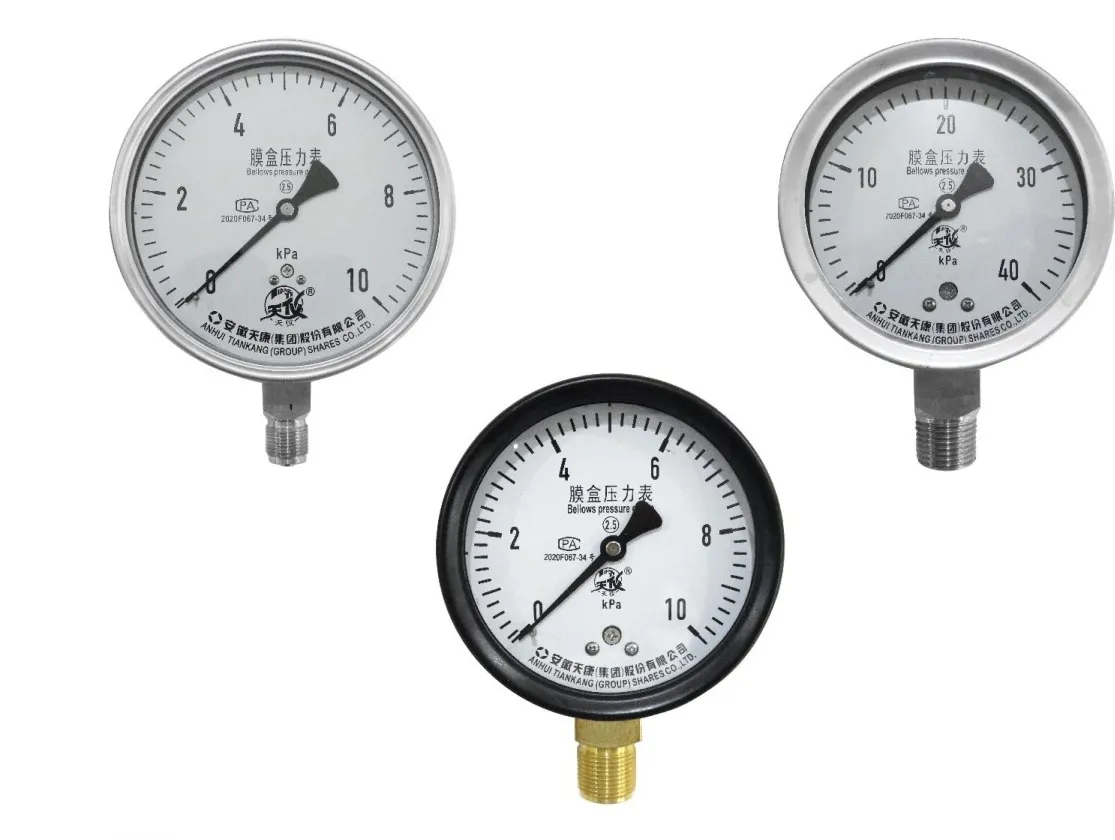

Pengukur Tekanan Kapsul Seri YE
Ikhtisar produk
Section titled “Ikhtisar produk”Pengukur Tekanan Kapsul Seri YE menggunakan kapsul sebagai elemen peka untuk mengukur tekanan sangat kecil. Produk ini digunakan untuk pengukuran tekanan positif dan negatif kecil pada gas yang tidak korosif serta tidak eksplosif.
Aplikasi tipikal meliputi ventilasi tungku kobalt, pipa gas, peralatan pembakaran, dan perangkat bertekanan rendah sejenis.
Aplikasi
Section titled “Aplikasi”- Pengukuran tekanan gas positif dan negatif sangat kecil.
- Layanan gas tidak korosif serta tidak eksplosif.
- Ventilasi tungku kobalt dan aplikasi pipa gas.
- Peralatan pembakaran dan perangkat tekanan rendah sejenis.
Keunggulan produk
Section titled “Keunggulan produk”- Elemen peka kapsul untuk pengukuran tekanan mikro.
- Tersedia dalam struktur YE dan YEB.
- Tingkat perlindungan IP55 atau IP65.
- Kombinasi material baja karbon+tembaga atau baja tahan karat+baja tahan karat.
- Beragam bentuk pemasangan dan sambungan proses.
Prinsip kerja produk
Section titled “Prinsip kerja produk”Pengukur terutama terdiri atas konektor, casing, kapsul, batang penghubung, mekanisme, jarum, dan dial. Ketika tekanan terukur memasuki rongga kapsul melalui konektor, ujung bebas kapsul bergeser karena tekanan. Pergeseran ini menggerakkan mekanisme melalui batang penghubung, lalu jarum menunjukkan nilai tekanan pada dial.
Spesifikasi teknis
Section titled “Spesifikasi teknis”| Item | Spesifikasi |
|---|---|
| Model | YE-60, YE-100, YE-150, YEB-60, YEB-100, YEB-150 |
| Rentang skala | Mencakup rentang vakum, gabungan, dan tekanan mikro positif dalam kPa |
| Kelas akurasi | 1.6, 2.5 |
| Tingkat perlindungan | IP55, IP65 |
Pemilihan model
Section titled “Pemilihan model”| Item pemilihan | Pilihan |
|---|---|
| Material casing dan komponen | Baja karbon+tembaga tanpa kode; baja tahan karat+baja tahan karat dengan kode B |
| Simbol sambungan | - |
| Diameter dial | Φ60, Φ100, Φ150 |
| Metode pemasangan | Radial langsung, radial belakang berflensa, radial depan berflensa, aksial langsung, aksial belakang berflensa, aksial depan berflensa |
| Sambungan proses | M14×1.5, M20×1.5, G1/2, 1/2 NPT, atau lainnya |
| Material yang bersentuhan dengan media | 304SS, 316SS, atau lainnya |
| Kelas akurasi | 1.0, 1.6, 2.5 |
| Aksesori tersedia | Peredam, heat sink, pelindung tekanan lebih, pipa subcooling, atau lainnya |
Informasi yang diperlukan untuk permintaan penawaran
Section titled “Informasi yang diperlukan untuk permintaan penawaran”- Model dan diameter dial yang diperlukan.
- Rentang tekanan positif atau negatif dalam kPa.
- Kelas akurasi serta tingkat perlindungan.
- Material casing/komponen dan material yang bersentuhan dengan media.
- Metode pemasangan serta sambungan proses.
- Aksesori yang diperlukan.
