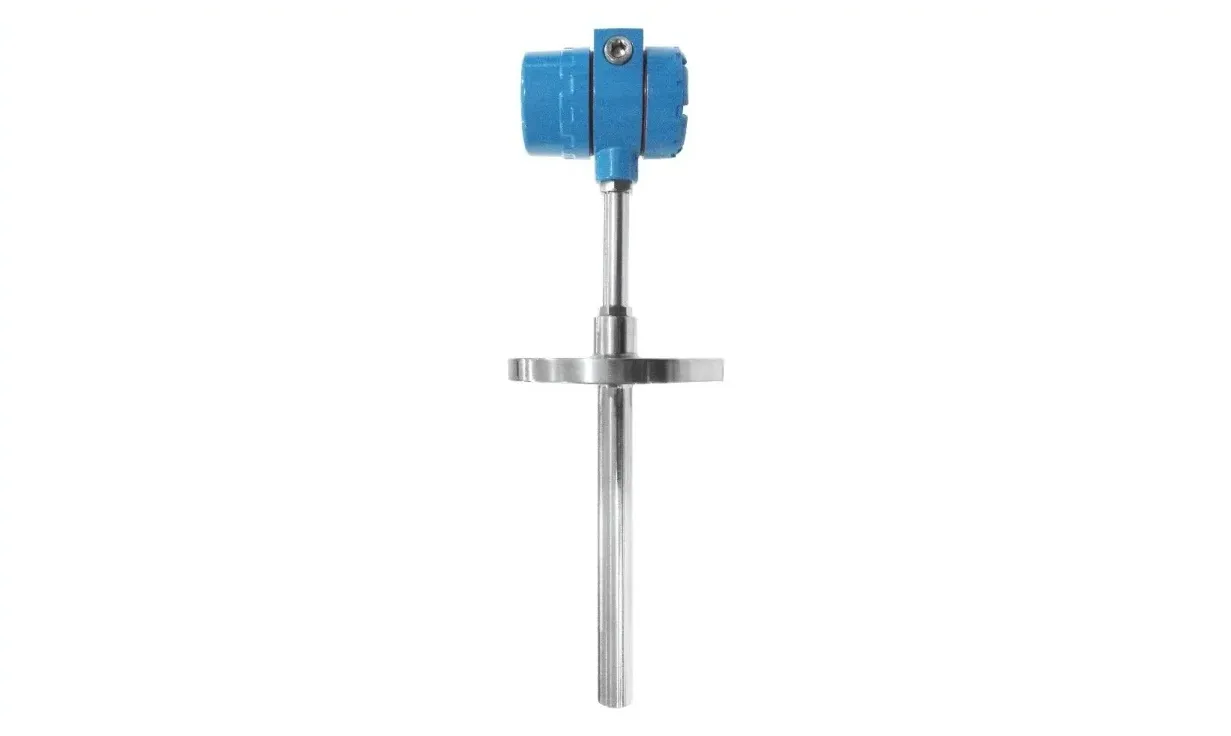

Temperature transmitter terintegrasi umumnya digunakan bersama perangkat indikator, perekam, dan komputer elektronik. Produk ini menghasilkan sinyal 4–20 mA dan mengukur langsung suhu cairan, uap, gas, serta permukaan padat pada rentang -200 hingga 1300°C di lokasi produksi yang mengandung senyawa karbon, nitrogen, dan zat eksplosif lainnya. Tegangan termoelektrik atau resistansi dari termokopel maupun sensor RTD menghasilkan sinyal tak seimbang pada jembatan transmitter; setelah diperkuat, sinyal diubah menjadi 4–20 mA DC.
- Pengukuran suhu cairan, uap, dan gas di lokasi produksi yang mengandung senyawa karbon, nitrogen, dan zat eksplosif lainnya.
- Pengukuran suhu permukaan padat.
- Aplikasi yang memerlukan pengiriman sinyal suhu ke perangkat indikator, perekam, atau komputer elektronik.
- Keluaran 4–20 mA dua kabel dengan kemampuan anti-interferensi tinggi.
- Menghemat biaya kabel kompensasi dan pemasangan temperature transmitter.
- Kompensasi suhu sambungan dingin otomatis dan rangkaian koreksi nonlinier.
- Tersedia tampilan LCD atau tabung digital.
- Tingkat perlindungan: IP66.
- Tersedia ulir tetap, flensa tetap, kerucut ulir tetap, sambungan pipa lurus, sambungan pipa ulir tetap, dan sambungan pipa ulir dapat disetel.
- Gambar struktur menunjukkan pemasangan berulir, berflensa, dan dengan selubung.

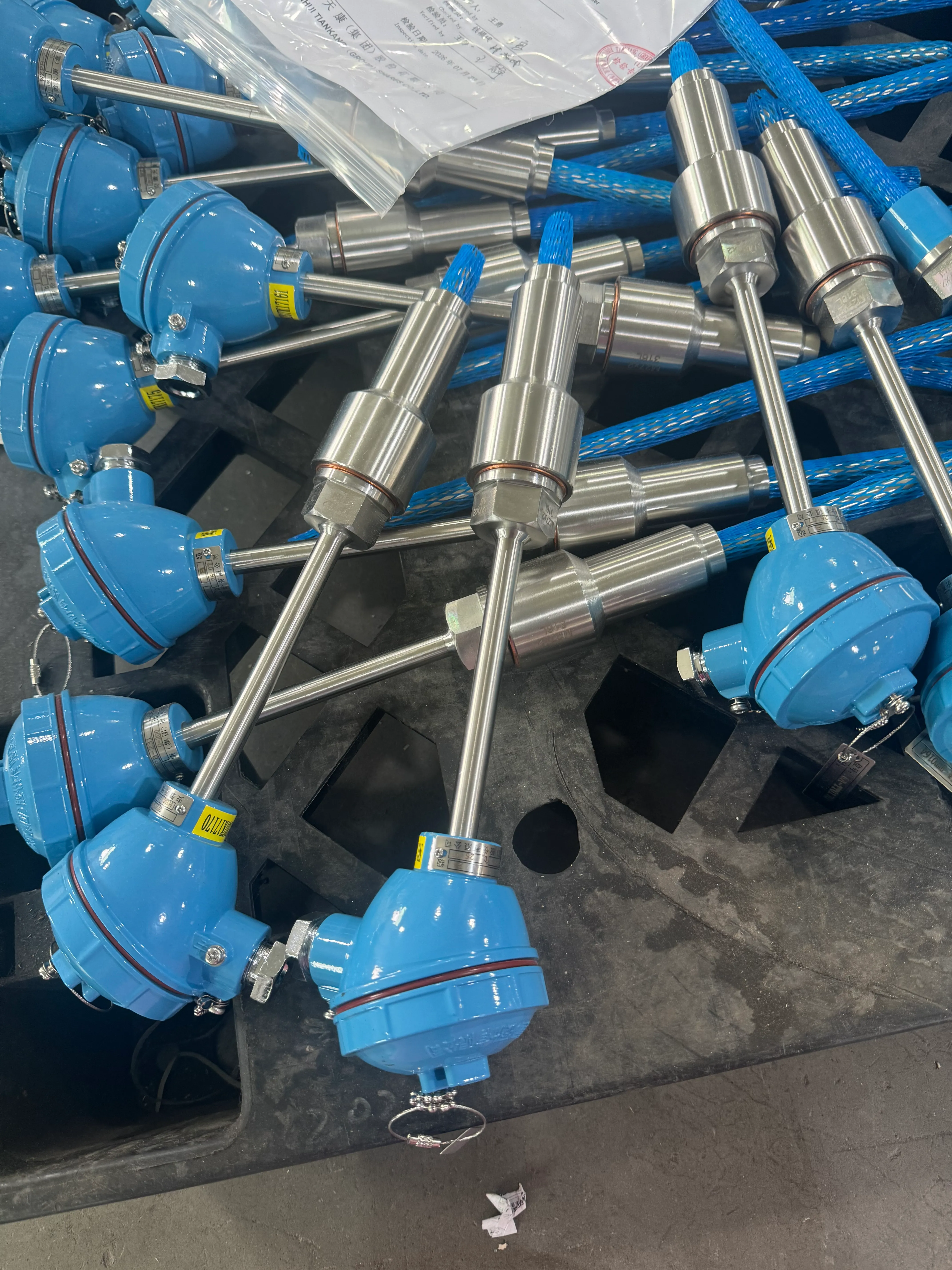

- Kotak sambungan tahan ledakan dengan tampilan opsional.
| Item |
Parameter |
| Standar yang berlaku |
TB/T7391, GB/T30121, GB/T30429 |
| Kelas akurasi |
±0.2%FS, ±0.5%FS |
| Sinyal keluaran |
Analog 4–20 mA (2 kabel) / 4–20 mA (2 kabel) + HART |
| Metode keluaran |
2 kabel |
| Catu daya |
18 hingga 36 V DC |
| Tingkat perlindungan |
IP66 |
| Resistansi isolasi |
Minimum 50 MΩ antara terminal keluaran instrumen dan casing |
| Mode tampilan |
LCD atau tabung digital |
| Suhu lingkungan |
-40 hingga 85°C |
| Model |
Kalibrasi |
Toleransi dan rentang ukur Kelas I |
Toleransi dan rentang ukur Kelas II |
| WRN |
K |
±1.5°C: -40 hingga 375°C; ±0.004｜t｜: 375 hingga 1000°C |
±2.5°C: -40 hingga 333°C; ±0.0075｜t｜: 333 hingga 1200°C |
| WRM |
N |
±1.5°C: -40 hingga 375°C; ±0.004｜t｜: 375 hingga 1000°C |
±2.5°C: -40 hingga 333°C; ±0.0075｜t｜: 333 hingga 1200°C |
| WRE |
E |
±1.5°C: -40 hingga 375°C; ±0.004｜t｜: 375 hingga 800°C |
±2.5°C: -40 hingga 333°C; ±0.0075｜t｜: 333 hingga 900°C |
| WRF |
J |
±1.5°C: -40 hingga 375°C; ±0.004｜t｜: 375 hingga 750°C |
±2.5°C: -40 hingga 333°C; ±0.0075｜t｜: 333 hingga 750°C |
| WRC |
T |
±0.5°C: -40 hingga 125°C; ±0.004｜t｜: 125 hingga 350°C |
±1.0°C: -40 hingga 133°C; ±0.0075｜t｜: 133 hingga 350°C |
| Model |
Kalibrasi |
Rentang pengukuran suhu |
Kelas akurasi |
Nilai toleransi |
| WZP |
Pt100 |
-200 hingga 500°C |
Kelas A |
±(0.15+0.002｜t｜) |
| WZP |
Pt100 |
-200 hingga 500°C |
Kelas B |
±(0.30+0.005｜t｜) |
| WZC |
Cu50, Cu100 |
-50 hingga 100°C |
/ |
±(0.30+0.006｜t｜) |
| Jenis produk |
Penandaan tahan ledakan |
Lembaga sertifikasi |
| Temperature transmitter terintegrasi (termokopel) |
Ex db IIC T4…T6 Gb / Ex tb IIIC T80°C…T130°C Db |
NEPSI |
| Temperature transmitter terintegrasi (termokopel) |
Ex ia IIC T4…T6 Ga / Ex ia IIIC T200135°C Da |
NEPSI |
| Temperature transmitter terintegrasi (sensor RTD) |
Ex db IIC T4…T6 Gb / Ex tb IIIC T80°C…T130°C Db |
NEPSI |
| Temperature transmitter terintegrasi (sensor RTD) |
Ex ia IIC T4…T6 Ga / Ex ia IIIC T200135°C Da |
NEPSI |
| Item |
Opsi |
| Jenis masukan |
Termokopel, sensor RTD |
| Elemen pengukur suhu |
Pt100, Cu50/Cu100, K, N, E, J, T, S, R, B |
| Bentuk sensor |
Berpelindung, rakitan |
| Transmitter |
Temperature transmitter (B) |
| Jumlah pasangan kabel penghubung |
Cabang tunggal, cabang ganda |
| Bentuk pemasangan |
Ulir tetap, flensa tetap, kerucut ulir tetap, sambungan pipa lurus, sambungan pipa ulir tetap, sambungan pipa ulir dapat disetel |
| Kotak sambungan |
Tipe tahan ledakan |
| Diameter tabung pelindung |
Φ16, Φ20, Φ2, Φ3, Φ4, Φ5, Φ6, Φ8, atau kosong |
| Tampilan |
Dengan tampilan atau kosong |
| Bentuk selubung |
Lihat lampiran |
- WZPB-240S / WZPB-241S
- WZPB-440S / WZPB-441S
- WZPB-74S
- WZPB-84S
- WZPB-74S-TH02B
- WZPB-74S-TH03H
- Jenis sensor masukan, kalibrasi, kelas akurasi, serta kebutuhan elemen tunggal atau ganda.
- Media terukur, rentang suhu, tekanan kerja, dan lokasi pemasangan.
- Sinyal keluaran yang dibutuhkan (4–20 mA atau 4–20 mA + HART), catu daya, dan kebutuhan tampilan.
- Jenis proteksi, kelompok gas atau debu, kelompok suhu, dan sertifikasi yang diperlukan untuk area berbahaya.
- Metode pemasangan, diameter tabung pelindung, bentuk selubung, panjang keseluruhan L, dan kedalaman sisip I.
- Perangkat indikator, perekam, dan komputer elektronik: produk ini umumnya digunakan bersama perangkat tersebut.
