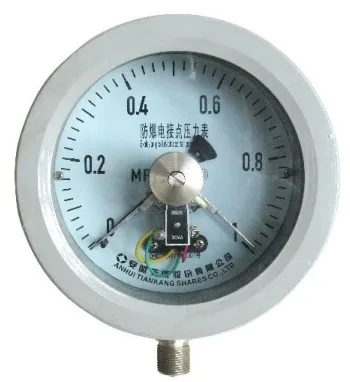

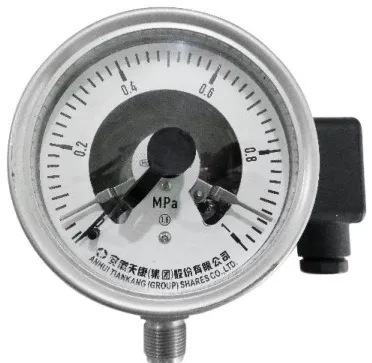

Pengukur Tekanan Kontak Listrik Tahan Ledakan
Ikhtisar produk
Section titled “Ikhtisar produk”Pengukur Tekanan Kontak Listrik Tahan Ledakan digunakan di lingkungan berbahaya dengan campuran eksplosif. Produk ini mengukur tekanan atau tekanan negatif media yang tidak korosif, tidak mengkristal, dan tidak membeku, yang kompatibel dengan paduan tembaga serta baja karbon biasa.
Pengukur bekerja bersama perangkat kontak dan komponen listrik dengan kinerja tahan ledakan yang sesuai, sehingga menyediakan fungsi kontrol otomatis, alarm, dan transmisi sinyal jarak jauh.
 |
 |
|---|
Aplikasi
Section titled “Aplikasi”- Lingkungan berbahaya dengan campuran eksplosif.
- Pengukuran tekanan atau vakum media tidak korosif.
- Kontrol tekanan otomatis dan alarm.
- Transmisi sinyal tekanan jarak jauh.
Keunggulan produk
Section titled “Keunggulan produk”- Struktur casing tahan ledakan.
- Pengukur tekanan tabung Bourdon dengan perangkat kontak listrik.
- Pilihan flameproof atau intrinsically safe.
- Daya kontak 10 VA.
- Pemasangan langsung radial dan pilihan sambungan khusus.
Struktur dan prinsip kerja
Section titled “Struktur dan prinsip kerja”Casing menggunakan struktur tahan ledakan untuk mencegah campuran eksplosif di dalam memicu ledakan di luar akibat percikan atau busur listrik. Instrumen terdiri atas pengukur tekanan tabung Bourdon dan perangkat kontak listrik. Ketika tekanan mencapai nilai yang disetel, kontak bergerak menyentuh kontak setel dan melengkapi rangkaian listrik.
Cincin perapat karet pada saluran masuk memiliki diameter dalam 10 mm. Kabel yang digunakan adalah kabel karet tipe BX 500V dengan diameter luar 9.8 mm.
Spesifikasi teknis
Section titled “Spesifikasi teknis”| Jenis pengukur | Rentang ukur | Kelas akurasi | Parameter kontak |
|---|---|---|---|
| Pengukur tekanan kontak listrik tahan ledakan | 0-250 MPa | 1.5% | Daya kontak 10 VA |
| Pengukur vakum kontak listrik tahan ledakan | -0.1-0 MPa | 1.5% | Daya kontak 10 VA |
| Pengukur tekanan-vakum kontak listrik tahan ledakan | -0.1-2.4 MPa | 1.5% | Daya kontak 10 VA |
| Pengukur tekanan kontak listrik tahan ledakan berbantuan magnet | 0-250 MPa, -0.1-0 MPa, -0.1-2.4 MPa | 1.5% | Daya kontak 30 VA |
| Item | Spesifikasi |
|---|---|
| Tanda tahan ledakan | Exia IICT4 Ga, Exdb IIBT4 Gb |
| Diameter dial | Φ100, Φ150, atau lainnya |
| Jenis tahan ledakan | Flameproof tanpa kode; intrinsically safe dengan kode G |
| Metode pemasangan | Pemasangan langsung radial atau lainnya |
| Sambungan proses | Sambungan flensa atau sambungan berulir, dinyatakan dalam teks |
| Kelas akurasi | 1.0, 1.6, 2.5, atau lainnya |
| Cairan pengisi casing | Oli silikon viskositas rendah, oli silikon viskositas tinggi, gliserin |
| Aksesori opsional | Peredam, heat sink, pelindung tekanan lebih, pipa kondensasi, atau lainnya |
Informasi yang diperlukan untuk permintaan penawaran
Section titled “Informasi yang diperlukan untuk permintaan penawaran”- Jenis tahan ledakan dan tanda tahan ledakan yang dibutuhkan.
- Rentang tekanan dan jenis pengukur.
- Diameter dial serta metode pemasangan.
- Sambungan proses dan kebutuhan kabel.
- Bentuk kontak, daya kontak, dan komponen listrik pasangan.
