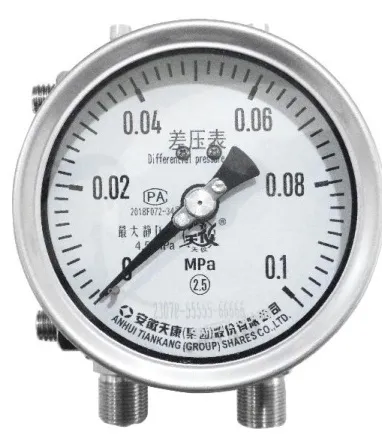

Pengukur Tekanan Diferensial Seri YC
Ikhtisar produk
Section titled “Ikhtisar produk”Pengukur Tekanan Diferensial Seri YC digunakan untuk mengukur perbedaan tekanan. Katalog mencakup pengukur tekanan diferensial mikro YCE untuk 0-60 kPa dan pengukur tekanan diferensial YCW untuk 0.1-2.5 MPa.
Seri ini sesuai untuk perbedaan tekanan positif/negatif pada filter, pengukuran level tangki cairan berdasarkan tekanan diferensial, sisi masuk dan keluar pompa, saluran pasokan udara, stasiun bertekanan, serta aplikasi sejenis.
Aplikasi
Section titled “Aplikasi”- Pengukuran perbedaan tekanan filter.
- Pengukuran level tangki cairan dengan tekanan diferensial.
- Perbedaan tekanan sisi masuk dan keluar pompa.
- Saluran pasokan udara dan stasiun bertekanan.
- Lingkungan korosif yang membutuhkan ketahanan tekanan lebih tinggi.
Keunggulan produk
Section titled “Keunggulan produk”- Struktur tekanan diferensial dua diafragma atau dua bellow.
- Kemampuan tahan tekanan tinggi.
- Kaca pengaman dua lapis tahan ledakan.
- Cocok untuk pemasangan pelat belakang atau braket tetap.
- Dapat digunakan dengan manifold tiga katup atau lima katup.
Jenis produk
Section titled “Jenis produk”Pengukur tekanan diferensial mikro YCE
Section titled “Pengukur tekanan diferensial mikro YCE”YCE digunakan untuk pengukuran tekanan diferensial 0-60 kPa.
| Item | Spesifikasi |
|---|---|
| Model | YCE-100, YCE-150 |
| Diameter pengukur | 100, 150 mm |
| Kelas akurasi | Pilihan 2.5%, 1.6% |
| Tingkat perlindungan | IP65 |
| Suhu operasi | -20-70°C |
| Sambungan proses | M20×1.5, G1/2, NPT1/2, atau ulir khusus |
| Material diafragma | Sisi tekanan negatif 316L, sisi tekanan positif 316Ti |
| Material sambungan | 316 |
| Material casing | 304 |
| Material mekanisme | 304 |
Pengukur tekanan diferensial YCW
Section titled “Pengukur tekanan diferensial YCW”YCW menggunakan struktur dua bellow untuk pengukuran tekanan diferensial 0.1-2.5 MPa.
| Item | Spesifikasi |
|---|---|
| Model | YCW-100, YCW-150 |
| Rentang ukur | 0-0.06, 0-0.1, 0-0.16, 0-0.25, 0-0.4, 0-0.6, 0-1.0, 0-1.6, 0-2.5 MPa |
| Kelas akurasi | 1.0, 1.6, 2.5 |
| Tekanan statis | Rentang skala penuh |
| Tekanan dinamis | 0-10 kali rentang skala penuh |
| Proteksi tekanan lebih | Ketahanan tekanan dua arah hingga 30 MPa |
Pemasangan
Section titled “Pemasangan”- Pemasangan belakang sesuai untuk permukaan datar seperti panel pengukur dan permukaan luar datar.
- Pemasangan braket tetap digunakan untuk pemasangan pipa, horizontal atau vertikal.
- Penggunaan normal dengan manifold tiga atau lima katup membantu melindungi pengukur.
- Katup tengah manifold harus dibuka sebelum penggunaan untuk menyeimbangkan tekanan dalam badan pengukur.
Informasi yang diperlukan untuk permintaan penawaran
Section titled “Informasi yang diperlukan untuk permintaan penawaran”- Jenis yang diperlukan: tekanan diferensial mikro YCE atau tekanan diferensial YCW.
- Rentang tekanan diferensial dan kelas akurasi.
- Kondisi tekanan statis, tekanan dinamis, dan tekanan lebih.
- Ulir sambungan proses.
- Metode pemasangan dan kebutuhan manifold.
- Media serta kondisi korosi.
Produk terkait
Section titled “Produk terkait”- Pengukur tekanan baja tahan karat seri YB.
- Pengukur tekanan baja tahan karat tahan getaran seri YBN.
- Aksesori pengukur tekanan dan manifold.
