Termometer Bimetal Tahan Ledakan
Ikhtisar produk
Section titled “Ikhtisar produk”Termometer bimetal tahan ledakan menggunakan konstruksi kontak listrik. Produk ini mengukur langsung suhu cairan, uap, dan gas dalam proses produksi pada rentang -80 hingga +500°C. Perubahan suhu membuat kontak listrik terhubung atau terputus dari kontak batas atas dan bawah, sehingga mengoperasikan relai dalam rangkaian untuk kontrol otomatis dan alarm.
Aplikasi
Section titled “Aplikasi”- Pengukuran suhu cairan, uap, dan gas dalam proses produksi.
- Aplikasi yang memerlukan indikasi suhu lokal, kontrol otomatis, dan alarm.
- Aplikasi pengukuran suhu dengan klasifikasi tahan ledakan Ex db IIC T4…T6 Gb.
Keunggulan produk
Section titled “Keunggulan produk”- Indikasi suhu lokal yang mudah dibaca langsung.
- Fungsi pemutusan daya otomatis dan alarm.
- Waktu respons termal maksimum 40 s.
- Tingkat perlindungan IP55, IP65, dan IP66.
- Klasifikasi tahan ledakan: Ex db IIC T4…T6 Gb.
Metode pemasangan

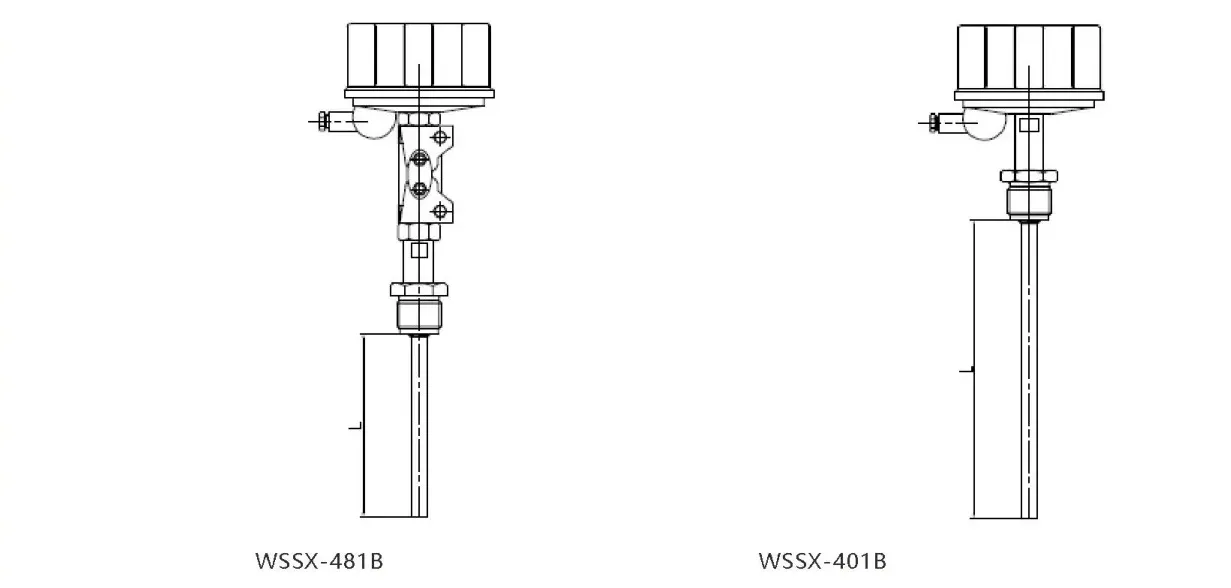

Section titled “Metode pemasangan”Diagram struktur menunjukkan dua konstruksi, WSSX-481B dan WSSX-401B. Untuk pemilihan, sertakan panjang sisip L, koneksi pemasangan, dan ruang pemasangan yang tersedia.
Spesifikasi utama
Section titled “Spesifikasi utama”| Item | Parameter |
|---|---|
| Standar yang berlaku | JB/T8803, GB/T3836 |
| Diameter nominal dial | 60, 100, 150 mm |
| Kelas akurasi | Kelas 1.0, Kelas 1.5 |
| Waktu respons termal | ≤40 s |
| Tingkat perlindungan | IP55, IP65, IP66 |
| Klasifikasi tahan ledakan | Ex db IIC T4…T6 Gb |
| Daya nominal | 10 VA |
| Tegangan kerja maksimum | 220 V, 24 V |
| Arus maksimum yang diizinkan | 0.7 A |
| Kondisi operasi atmosfer normal | Suhu -25 hingga +55°C; kelembapan relatif ≤85% |
| Galat titik setel | Maksimum 1,5 kali selisih sakelar dari batas galat dasar; selisih sakelar maksimum 1,5 kali batas galat dasar |
| Keterulangan sakelar | Maksimum 1/2 nilai absolut batas galat dasar |
Resistansi isolasi
Section titled “Resistansi isolasi”| Tegangan nominal | Tegangan uji DC | Resistansi isolasi |
|---|---|---|
| 7 V | 24 d.c | 100 |
| 20 V | 220 a.c | 500 |
Model utama
Section titled “Model utama”- WSSX-481B
- WSSX-401B
Informasi yang diperlukan untuk permintaan penawaran
Section titled “Informasi yang diperlukan untuk permintaan penawaran”- Rentang suhu, kelas akurasi, dan diameter dial yang dibutuhkan.
- Posisi pemasangan, panjang sisip L, koneksi pemasangan, dan spesifikasi tabung pelindung.
- Klasifikasi tahan ledakan dan persyaratan area di lokasi.
- Titik setel, metode kontrol atau alarm, serta tegangan kerja yang dibutuhkan.
- Media terukur, suhu kerja, tekanan, dan jumlah yang dibutuhkan.
